Cobham Explorer 3075GX

Spécifications - Couverture

Inmarsat
Inmarsat

Terrestre

Cobham Explorer 3075GX

Réf. : 407164A-00550

Prix et communications : nous contacter.



  • Facile à configurer et à utiliser
  • Réflecteur en fibre de carbone 4 pièces de 0,75 m
  • Conforme à la norme IP65
  • Point d'accès WLAN et interface LAN
  • Affichage LCD et interface utilisateur Web
  • 2 Solution de cas, Airline vérifiable
  • Conception modulaire - commutateur d'alimentation et modem pour accéder à EutelSat KA-SAT
Cobham Explorer 3075GX


Explorer 3075GX

Ce système manuel transportable de Cobham EXPLORER est léger, robuste et portable. Le terminal comprend un module iDirect entièrement intégré et est configuré spécifiquement pour fonctionner sur le réseau Inmarsat Global Xpress® (GX) en bande Ka. Sa conception conviviale permet aux opérateurs ayant peu d'expérience avec les systèmes satellite d'accéder aux services GX en quelques minutes. Le Cobham EXPLORER 3075GX est livré dans deux valises d'un poids inférieur à 23 kg et il est donc facile à transporter par les compagnies aériennes.

Système polyvalent

Le système EXPLORER 3075GX comprend une base GX séparée et se distingue des autres antennes GX car il offre la possibilité de basculer entre les réseaux de la bande Ka. En échangeant simplement l'ensemble d'alimentation RF et le modem, l'EXPLORER 3075GX peut basculer entre les services Global Xpress GX d'Inmarsat et les services Eutelsat KA-SAT. Le trépied, la tête panoramique manuelle et les panneaux réflecteurs sont des composants communs.

Système fiable

L'EXPLORER 3075GX est entièrement développé en interne par Cobham. Il présente un design EXPLORER authentique, qui a déjà fait ses preuves avec les terminaux EXPLORER BGAN et VSAT. Son design unique et la polyvalence du système assurent une connectivité de haute qualité, ce qui signifie que vous pouvez compter sur l'EXPLORER 3075GX pour vous fournir une communication vitale quelles que soient les conditions.



Caractéristiques techniques de l'Explorer 3075GX de Cobham

Afin de conserver la cohérence technique avec les données du constructeur, les spécifications sont en anglais.

Antenna Characteristics
Feed 2 Port Circular
Frequency (GHz) Rx 19.2 - 20.2
Tx 29 - 30
Gain (dBi ±0.2) Rx 41.0
Tx 44.5
Axial Ratio (AR) (dB) w Rx ≤1.5
Tx ≤1.0
Polarization Rx LHCP
Tx RHCP
G/T - Comm @ 30"EL, Midband (dB/°K) 17.3
EIRP @ Midband (dBW) 51.5
BUC power (P linear) (Watts) 5

Environmental
Wind Speed - Operational 48 km/h (30 mph) gusts up to
72 km/h (45 mph) (anchored)
Temperature - Operational -25° to +55°C (-13° to +131°F)
- Survival -40° to +80°C (-40° to +176°F)
Rain <100 mm/hr
Humidity <0 to 100% (condensing)

Assembly Time
Approximately 8 Minutes (typical)

Aligment
Interactive user interface providing look angles for the intended satellite using positional information from an integreated GPS. Internal receiver provides signal strength for peaking.
Reflector
Size 0.75 m
Optics Axis-Symmetric
Construction 4-piece segmented

Mechanical
Axis Drive System 2-Axis Positioner (manual point)
Mount Geometry Elevation over Azimuth
Travel
- Azimuth
- Elevation

±14° Fine-Tuning
0° to 90°

Weights and Measures (approximate)
Terminal 21.5 kg (47.5 lbs)
Packaging (2 cases) Airline checkable
Base unit + feed case
(L/W/D)
Weight
62.5/50/29.7 cm
24.6/19.7/11.7 inches
<23 kg / 50.7 lbs
Reflector + tripod case
(L/W/D)
Weight
79.5/51.8/31 cm
31.3/20.4/12.2 inches
<23 kg / 50.7 lbs

Power Requirement
90 - 260 VAC
150W (max)

User Interface
Embedded web server for configuration, control and management using external PC.

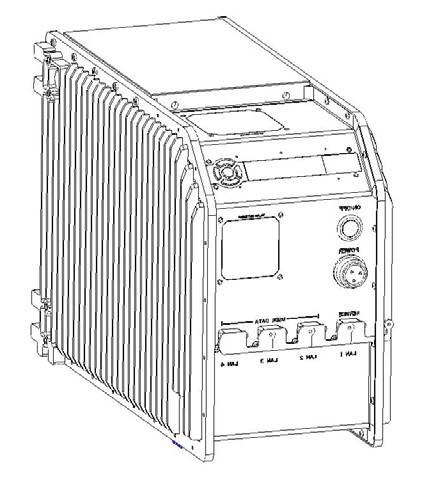

Explorer 3075GX Base Unit
EXPLORER GX Base Unit

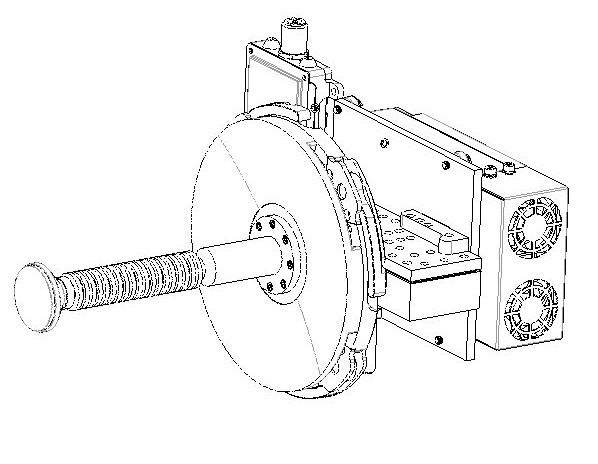

Explorer 3075GX Feed Package
EXPLORER 3075GX Feed Package

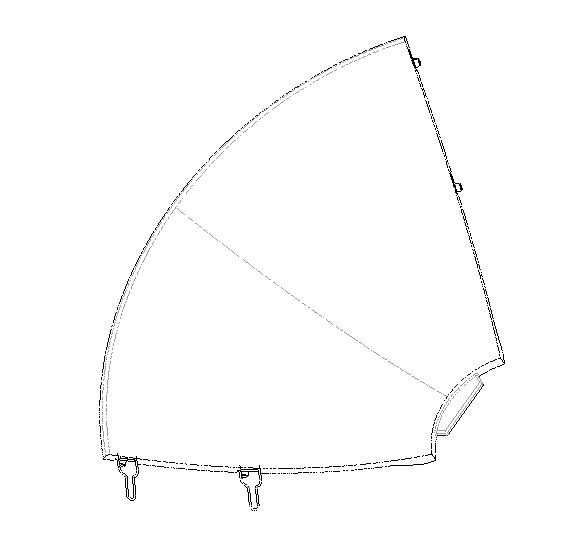

4x Generic EXPLORER 3075 Reflector Panels
4x Generic EXPLORER 3075 Reflector Panels

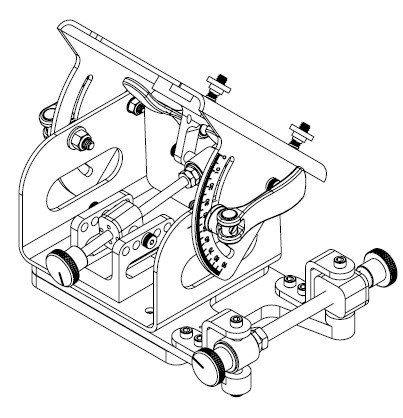

Generic Explorer 3075 Panning Head
Generic Explorer 3075 Panning Head

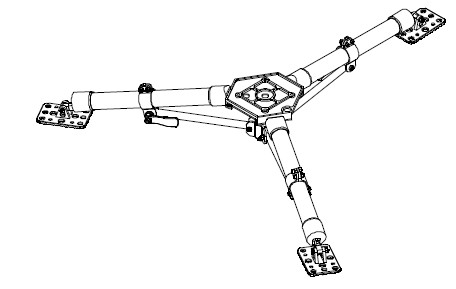

Generic Explorer 3075 tripod
EXPLORER 3075GX Tripod


Product number
407164A-00550 EXPLORER 3075GX
Accessories
TS3075230-100 EXPLORER 3075GX to KA-SAT Conversion Kit


Couverture du service Global Xpress GX d'Inmarsat

Couverture du service Global Xpress GX d'Inmarsat
Cette carte représente la zone de couverture prévue par Inmarsat, mais ne constitue pas une garantie de service.
La disponibilité du service aux limites des zones de couverture varie selon différentes conditions.
