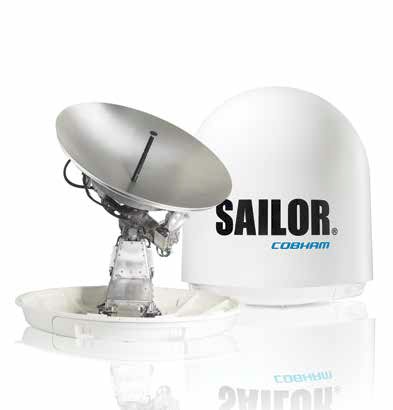

Cobham Sailor 100GX


Réf. : 407090C-00500


Prix et communications : nous contacter.



Le SAILOR 100 GX de Cobham est un système avancé d'antenne stabilisée en bande Ka sur 3 axes conçu pour le réseau satellite Inmarsat Global Xpress® (GX). Il est construit avec la même qualité et la haute performance qui a fait de SAILOR le leader dans l'équipement de communication maritime professionnelle au fil des décennies.

Le SAILOR 100 GX est un développement direct du système d'antenne SAILOR 900 VSAT qui a créé un nouveau standard industriel grâce à une conception innovante pour une utilisation facile, un déploiement rapide et un fonctionnement fiable.

Cobham Sailor 100GX


Le système GX le plus performant

Le SAILOR 100 GX dispose d'une technologie avancée de récepteur de suivi qui lui permet de vérifier le bon satellite en moins d'une seconde. Cette caractéristique unique, testée et approuvée dans les systèmes de référence FleetBroadband de SAILOR, assure l'acquisition rapide du satellite au démarrage et à la ré-acquisition du satellite en cas de blocage temporaire, après un mauvais temps ou une faible puissance du signal.

Rapide et facile à déployer

Comme tous les systèmes d'antennes SAILOR VSAT, le SAILOR 100GX est léger et compact. Il utilise un seul câble entre l'antenne et l'équipement sous le pont pour la RF, l'alimentation et les données, tandis que des fonctions avancées telles que le calibrage automatique de l'azimut (Home Flag) et le calibrage automatique du câble réduisent considérablement le temps d'installation. La fonction unique de mise en service One Touch de Global Xpress complète l'ensemble, rendant le SAILOR 100 GX incroyablement facile à déployer.


Compatibilité et test

Le SAILOR 100 GX est livré avec l'unité originale GMU (SAILOR GX Modem Unit), qui fonctionne directement avec les FleetBroadband SAILOR 500/250 pour former la pierre angulaire du service Inmarsat Fleet Xpress. Le système a été conçu et testé pour répondre aux exigences les plus élevées en matière de chocs et de vibrations maritimes, conformément à la norme IEC EN 60721, pour garantir un service fiable et une durée de vie en mer la plus longue possible.

Redéfinir les transmissions maritimes

Avec le Cobham SAILOR 100GX, vous avez un accès fiable à la gamme complète des services satellites internationaux à haut débit d'Inmarsat Global Xpress (GX), ce qui vous permet de bénéficier de la puissance du haut débit pour les applications professionnelles, l'exploitation des navires et le bien-être des équipages.

Accès et diagnostic à distance

Afin d'offrir le meilleur support aux intégrateurs de systèmes, le SAILOR 100GX de Cobham offre un certain nombre de fonctionnalités pour l'accès et le diagnostic à distance, notamment la journalisation des statistiques mensuelles, les pièges SNMP et la fonctionnalité Syslog. Ces fonctions de maintenance à distance sont prises en charge par le réseau mondial de centres de service embarqués de Cobham SATCOM.



Caractéristiques techniques du Sailor 100GX de Cobham

Afin de conserver la cohérence technique avec les données du constructeur, les spécifications sont en anglais.

SYSTEM SPECIFICATIONS

  • Frequency band : Ka-Band (Inmarsat GX)
  • Reflector size : 103 cm / 40.6”
  • Certification : Compliant with CE (Maritime), ETSI, FCC
  • System power supply range : ADU+ACU 20 - 32 VDC, GMU 90 - 264 VAC
  • Total system power consumption : 410 W peak, 200 W typical
  • Vibration, operational : Sine: EN60945 (8.7.2), DNV A, MIL-STD-167-1 (5.1.3.3.5). Random: Maritime
  • Vibration, survival : Sine: EN60945 (8.7.2) dwell, MIL-STD-167-1 (5.1.3.3.5) dwell. EN60721-3-6 6M3
  • Shock : MIL-STD-810F 516.5 (Proc. II)
  • Temperature (ambient) :
    Operational: -25°C to 55°C
    Storage: -40°C to 85°C

FREQUENCY BAND

  • Rx : 19.2 to 20.2 GHz
  • Tx : 29.0 to 30.0 GHz

ANTENNA CABLE

  • ACU to ADU cable : Single 50 ohm coax for Rx, Tx and power

ANTENNA CONNECTORS

  • ADU : Female N-Connector (50 Ω)
  • ACU : Female N-Connector (50 Ω)

ABOVE DECK UNIT (ADU)

  • Antenna type, pedestal : 3-axis stabilised tracking antenna with integrated GPS
  • Antenna type, reflector system : Reflector/sub-reflector, ring focus
  • Transmit Gain : 47.5 dBi typ. @ 29.5 GHz (excl. radome)
  • Receive Gain : 44.0 dBi typ. @ 19.7 GHz (excl. radome)
  • System G/T : 20.1 dB/K typ. @ 19.7 GHz, at ≥10° elevation and clear sky (incl. radome)
  • BUC output power : 5 W GX BUC
  • EIRP : ≥53.5 dBW (incl. radome) MAX. 36.0 dBW/40KHz
  • LNB : GX Ka single band LNB
  • Tracking Receiver : Internal “all band/modulation type” including e.g. power, DVB-S2, GSC and modem RSSI
  • Polarisation : Circular Cross-Pol (Inmarsat GX, TX: RHCP, RX: LHCP)
  • Elevation Range : -25° to +125°
  • Azimuth Range : Unlimited (Rotary Joint)
  • Ship motion, angular : Roll +/-30°, Pitch +/-15°, Yaw +/-10°
  • Ship, turning rate and acceleration : 15°/S2 and 15°/S2
  • ADU motion, linear : Linear accelerations +/-2.5 g max any direction
  • Satellite acquisition : Automatic - with or without Gyro/GPS Compass input
  • Humidity : 100%, condensing
  • Rain / IP class : EN60945 Exposed / IPX6
  • Wind : 80 kt. operational 110 kt. survival
  • Ice, survival : 25 mm / 1”
  • Solar radiation : 1120 W/m2 to MIL-STD-810F 505.4
  • Compass safe distance : 1 m / 40” to EN60945
  • Maintenance, scheduled : None (Tamb > 10 °C )
  • Maintenance, unscheduled : All electronic, electromechanical modules and belts are replaceable through service hatch
  • Built In Test : Power On Self Test, Person Activated Self Test and Continuous Monitoring w. error log
  • Power OFF : Automatic safe mode
  • Dimensions (over all) :
    Height: H 150 cm / 58.9”
    Diameter: Ø 130 cm / 51.3”
  • Weight : 126 Kgs. / 276 lbs

ANTENNA CONTROL UNIT (ACU)

  • Dimensions, Rack Mount :
    1U 19” ACU
    HxWxD: 4.4 x 48 x 33 cm
    HxWxD: 1.75” x 19” x 13”
  • Weight, Rack Mount : 4.5 kgs. / 10 lbs
  • Interfaces :
    1 x N-Connector for antenna RF Cable (50 Ω) w. automatic cable loss compensation
    2 x F-Connectors (75 Ω) for Rx / Tx to Modem
    1 x Ethernet (Modem Control)
    1 x RS-422 (Modem Control)
    1 x RS-232 (Modem Control)
    1 x NMEA 0183 (RS-422 or RS-232) for Gyro/GPS Compass input (future NMEA2000)
    2 x Ethernet (User)
    1 x Ethernet (ThraneLink, service, set-up etc.)
    1 x DC Power Input
    1 x Grounding bolt
  • Input power : 20 - 32 VDC, 370 W peak, 175 W typ
  • Modem interface (control) : Generic, OpenAMIP, Custom protocol
  • Display : Web MMI, OLED (red) display, 5 pushbuttons, 3 discrete indicator LEDs and ON/OFF switch
  • No transmit zones : Programmable, 8 zones with azimuth and elevation

GX MODEM UNIT (GMU)

  • GMU Dimensions :
    1U 19” Rack Mount
    HxWxD: 4.4 x 48 x 33 cm
    HxWxD: 1.75” x 19” x 13”
  • Weight, Rack Mount : 4.5 kgs. / 10 lbs
  • Modem type : iDirect/Inmarsat GX Core Module based
  • Interfaces :
    2 x F-Connectors (75 Ω) for Rx / Tx to ACU
    1 x LAN connector for control and user data - Routes through ACU
    1 x RS-422 Data (Modem Control)
    1 x RS-232 Data (Modem Control)
    1 x RS-232 Modem console
    1 x Universal AC input
    1 x Grounding bolt
  • Input power : 90 - 264 VAC
  • Modem interface (control) : OpenAMIP, RS422 & RS232
  • Display : Web MMI, ON/OFF switch and Power LED
  • Temperature control : Built-in fan and heater

BDU (ACU + GMU)

  • Humidity : EN60945 Protected, 95% (non-condensing)
  • IP class : IP30
  • Compass safe distance : 0.1 m to EN60945


Product number
407090C-00500 Sailor 100GX

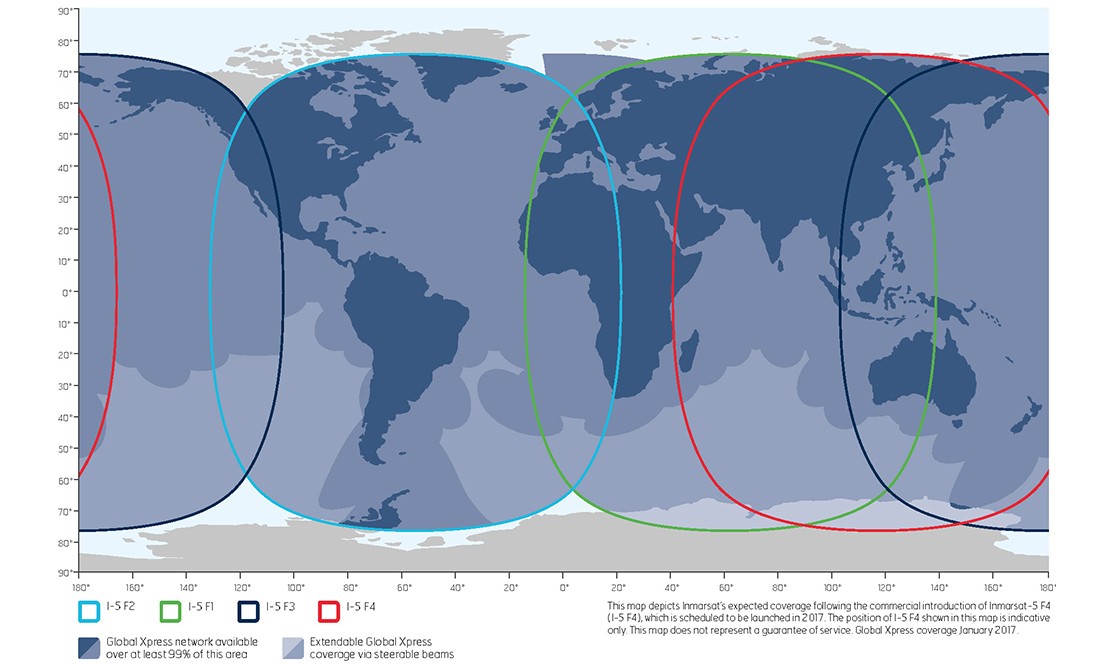

Couverture du service Global Xpress GX d'Inmarsat

Couverture du service Global Xpress GX d'Inmarsat
Cette carte représente la zone de couverture prévue par Inmarsat, mais ne constitue pas une garantie de service.
La disponibilité du service aux limites des zones de couverture varie selon différentes conditions.
