Compatible Modbus et certifié pour une utilisation dans des endroits dangereux, le terminal DMR-800D Classe 1 Division 2 fournit des communications rentables et fiables pour des applications de surveillance à distance SCADA et autres à travers le monde.

DMR-800D

Ce produit n'est plus disponible

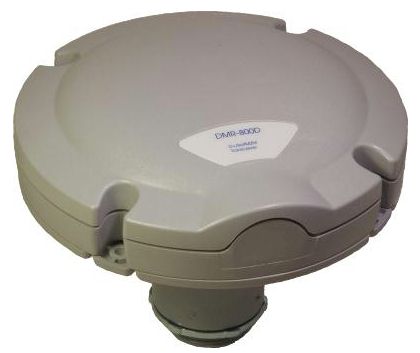

Inmarsat Skywave DMR-800D Class 1 Division 2

Alliant une couverture par satellite fiable, les informations GPS et les interfaces de contrôle local, le DMR-800D Classe 1 Division 2 (C1D2) est idéal pour la surveillance et le contrôle des actifs fixes, portables ou mobiles dans des endroits dangereux dans le monde.

Le terminal combine des capteurs locaux, des actionneurs et des interfaces série avec un modem satellite rentable. Des événements contrôlables par logiciel, RS485 et des lignes discrètes entrées / sorties font du DMR-800D C1D2 un supplément très flexible et dans certains cas, une alternative à faible coût pour RTU (Remote Terminal Unit) externes ou PLC (Programmable Logic Controller).

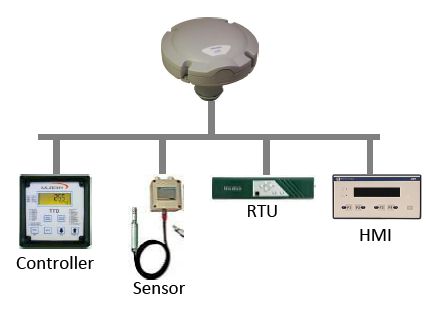

Utiliser de manière autonome ou avec un RTU / PLC, le support natif Modbus sur le DMR-800D C1D2 offre une connexion directe aux équipements industriels d'automation courants, pour une intégration rapide et facile d'un lien de télémétrie avec les systèmes SCADA, nouveaux ou existants.

Inmarsat Skywave DMR-800D Class 1 Division 2

Fonctions et Avantages

  • Répond aux normes Class 1 Division 2, Groupes A, B, C, D.
  • Interface directe avec les appareils SCADA courants tels que RTU, PLC et débitmètres avec protocole Modbus.
  • Connecter le à des capteurs sur de grandes distances avec l'interface série RS485.
  • Eliminer la nécessité d'un PLC séparé et réduire les coûts avec logique de commande intégrés.

Avec en plus toutes les fonctions et les avantages du DMR-800D

  • Suivez, surveillez et contrôlez tous vos équipements avec une télécommunication bidirectionnelle par satellite vers et depuis les équipements.
  • Recevez rapidement des messages d'équipements distants grâce à une faible latence des messages.
  • Tenez-vous informés d'événements spécifiques et bénéficiez de faibles coûts de messagerie avec des rapports basés sur les exceptions.
  • Optimisez au maximum l'autonomie des batteries en tirant parti de la faible puissance consommée par l'appareil.
  • Surveillez et contrôlez les capteurs au moyen des ports d'entrée/sortie numériques et analogiques.
  • Surveillez plusieurs équipements de manière efficace grâce aux plans de facturation flexibles alliés à de faibles coûts mensuels et à un prix par message compétitif.
  • Ajoutez rapidement de nouvelles fonctions ou personnalisez la configuration du terminal satellite par programmation radio, en évitant l'envoi d'un technicien sur place.
  • Mettez rapidement en vente vos produits avec une interface de programmation simple et personnalisable.

Spécifications techniques

    Caractéristiques Physiques
  • Taille : 160 mm (diamètre) x 47 mm (hauteur)
  • Kit de montage du C1D2 : + 70 mm en hauteur
  • Masse : ~535 g
    Caractéristiques Environnementales
  • Température de service : -40 °C à +75 °C
  • Température de stockage : -40 °C à +75 °C
  • Humidité : 95 % d'humidité relative à +30 °C sans condensation
  • Infiltration de poussière et d'eau : IP 67 / NEMA 4X
  • Vibration :
    * 5 à 20 Hz ; bruit aléatoire de 1,92 m2/s3
    * 20 à 500 Hz ; bruit aléatoire de -3 dB par octave
  • Choc (survie) : Demi-onde sinusoïdale 6 ms, 300 m/s2
    Caractéristiques électriques
  • Tension d'entrée : 9 VCC à 32 VCC
  • Puissance consommée (généralement à 12 VCC, 22°C) :
    * En émission : 10.5 W
    * En suivi (GPS activé) : 1.0 W
    * Mode veille prolongée: 0.24 mW
  • RS485 ESD :± 15kV HBM
  • Connecteur homologue : Conxall Mini-Con-X® 6282-8SG-3DC
    Communications Satellite (D+/ISATM2M)
  • Fréquence :
    * Récepteur : 1525,0 à 1559,0 MHz
    * Émetteur : 1626,5 à 1660,5 MHz
  • PIRE : 9 dBW max.
  • Angle de site : 0 à +90 degrés
    GPS
  • Canaux : 16 canaux ; 1575,42 MHz
  • Acquisition :
    * Démarrage à froid 34 s
    * SuperSense® : -148 dBm
  • Précision : CEP : 3 m ; SEP : 5 m
    Certifications / Conformité
  • Satellite : Agrément de type Inmarsat D+/IsatM2M
  • Obligatoires :
    * ANSI/ISA-12.12.01-2007 (supercedes UL1604); CAN/CSA C22.2 No.142,213; UL916; UL50
    * FCC, RoHS, Anatel, IC pending
    * CE0 Mark (R&TTE)
    Sécurité
  • Brouillage : Détection de brouillage de GPS
  • Programmation : Chiffrement de script
    Mémoire
  • Journal de données Capacité : 320 ko ; jusqu'à 17 200 positions
    Interfaces Externes
  • Série :
    * RS232 : interface de console ; Prise en charge de la sortie NMEA
    * RS485 : Interface RTU MODBUS
  • Analogique / Numérique : 2 entrées/sorties configurables par logiciel
    * Entrée numérique ou A/N 10 bits
    * Sortie numérique ; écoulement max. 250 mA
    * Détection de courant 4-20 mA (broche 8 seulement)
    Possibilités de Programmation
  • Logique de script :
    * 128 actions
    * 64 alarmes
    * 64 temporisateurs
    * 32 transformateurs de données
    * 2 lignes d'E/S programmables – numériques ou analogiques
    * 128 limites géographiques (circulaires, rectangulaires, polygonales)
    * Modes basse consommation
  • Modbus : lecture/écriture jusqu'à 64 registres
    Messagerie Satellite
  • Depuis le terminal : Jusqu'à 192 octets
  • Vers le terminal : 4 codes d'alerte + jusqu'à 100 octets



Références

  • SM200287-4LG
    * DMR-800D C1D2 avec connecteur de fixation par le bas
    * RS485 Modbus (requires external termination)

DMR-800D




SkyWave Mobile Communications conçoit et fabrique des terminaux satellite D+/IsatM2M intégrés et des terminaux satellite/GPRS bimodes, et fournit des services réseau de gestion distante, fiables et peu coûteux, ainsi que des solutions logistiques pour équipements fixes et mobiles. Les produits SkyWave sont conçus pour un large éventail de secteurs, notamment pour les services mobiles terrestres, la marine, l'industrie du pétrole et du gaz, la télésurveillance et l'acquisition de données (SCADA), les services gouvernementaux et la défense.
