Sailor 6140
mini-C Maritime
Description - Spécifications - Composition

Thrane & Thrane

Vessel Management System (VMS) et Tracking

Sailor 6140 mini-C Maritime





Le Thrane & Thrane SAILOR 6140 mini-C Maritime est un terminal sophistiqué, dédié Vessel Management System (VMS) et au suivi. Il remplace le bien établi SAILOR 3026M / S, qui est utilisé à bord de milliers de bateaux de pêche professionnels du monde entier, pour répondre aux exigences obligatoires pour le transport d'équipements de suivi par satellite.





406140A-00500
Sailor 6140 mini-C MARITIME
1190,00 € HT
(1428,00 € TTC)

406140A-00521
Sailor 6140 mini-C Maritime Pack
avec      TCU 6194 + 15m NMEA2K Mini
+ 6m NMEA2K Power + Mini/Micro NMEA2000 T connector

2150,00 € HT
(2580,00 € TTC)

Le câble antenne est en option dans tous les cas. Plusieurs longueurs disponibles.


Description du Mini-C Sailor 6140 Maritime

Conçu pour les environnements extrêmes
Le système est un terminal unique, autonome et étanche, comprenant à la fois l'antenne et l'émetteur-récepteur. Cette approche de conception s'est avéré être robuste et fiable, surtout pour une utilisation dans un environnement hostile tel que celui d'un navire de pêche professionnelle. Avec un module GPS 50 canaux et une antenne omni-directionnelle, l'accroche du satellite et le calcul de la position sont assurées, même dans les conditions les plus défavorables.
Aujourd'hui, il est obligatoire pour les navires de pêche dans plus de 40 pays à travers le monde de transporter un équipement de suivi par satellite. Depuis le milieu des années 90, Thrane & Thrane a livré plus de 25 000 terminaux Inmarsat-C et mini-C pour des solutions de surveillance partout dans le monde et la prochaine génération SAILOR 6140 mini-C Maritime est basée sur l'expérience inégalée de Thrane & Thrane dans le développement des systèmes innovants de suivi par satellite.

Fonctionnalités pour répondre aux exigences
Avec le SAILOR 6140 mini-C Maritime vous pouvez être sûr que vous allez respecter les exigences à travers un large éventail de fonctionnalités, notamment:

  • DATA REPORT - Un rapport standard de données contient des informations sur la latitude, la longitude, la date, la route et la vitesse, ainsi que le numéro d' identité du SAILOR mini-C. Cependant, le paquet rapport de données peuvent être adaptées aux besoins spécifiques.
  • VESSEL MONITORING SYSTEM - Le système VMS fournit un certain nombre de fonctions avancées de suivi donnant à l'utilisateur plus de contrôle et éliminant les rapports inutiles.
  • GEOFENCING - Avec Geofencing vous pouvez diviser des zones maritimes pertinentes dans une gamme de zones géographiques qui signifie que vous pouvez définir des zones spéciales d'intérêt où des intervalles précis de reporting entreront en vigueur et aussi être averti lorsque votre bateau est hors de sa zone désignée. Avec une capacité mémoire accrue le terminal est maintenant capable de tenir une multitude de zones et de programmes différents. Avec le TCU en option, la programmation pour la surveillance de pointe est disponible avec jusqu'à 14 broches E/S ou 7 broches de sortie, selon la configuration.

ThraneLINK
ThraneLINK est un protocole de communication sophistiqué qui relie les produits SAILOR dans un réseau, offrant de nouvelles possibilités importantes pour les navires. Il fournit le service pour les diagnostics à distance et permet d'accéder à tous les produits SAILOR d'un seul point de service. Il en résulte une maintenance optimisée et un meilleur coût dexploitation, car moins de temps est nécessaire pour le dépannage et le service. L'installation est plus facile parce que ThraneLINK identifie automatiquement les nouveaux produits dans le système. Le protocole uniforme est un standard ouvert qui offre une solution pérenne pour tous les navires.

Spécifications techniques

Général

Spécifications générales Meets Inmarsat maritime specifications
Inmarsat Type Approval 4TT097

Spécifications du terminal

Fréquences de fonctionnement Rx Frequency Band: Rx: 1525 - 1545 MHz
Tx Frequency Band: Tx: 1626.5 - 1646.5 MHz
Module GPS 50 canaux
Terminal interface NMEA2K DeviceNet Mini-style, Male

Spécifications de l'antenne

G/T -23.7 dBk at 5° elevation
EIRP Min. 7 dBW at 5° elevation
Elévation de l'antenne -15° to 90°
Sailor 6140 mini-C Maritime

Alimentation

Plage d'alimentation 9 - 32 VDC
Puissance absorbée nominale 15 VDC
Consommation (typique) Rx: 1.85 W @ 15 VDC
Tx: 22 W @ 15 VDC

Spécifications de l'unité de contrôle

Interface options CAN interface NMEA2K mini
RS-232
LAN interface RJ45

Dimensions et poids

Terminal Mini-C Diamètre : 170.5 mm
Hauteur : 145 mm (sans pole mount)
Poids : 1,1 Kg
Unité de contrôle 239 mm x 172 mm x 54 mm
Poids : 0,8 Kg

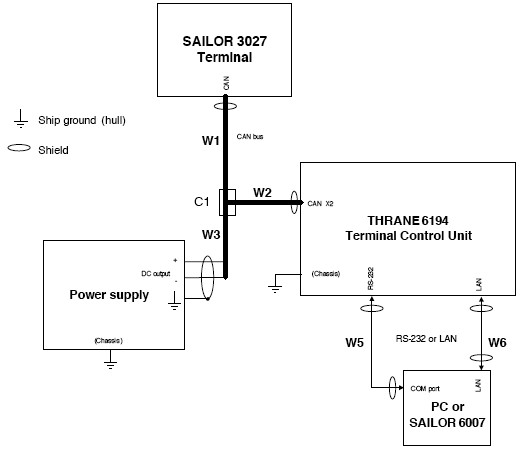

Composition du système SAILOR 6140 MINI-C Maritime

Le système SAILOR 6140 Maritime complet est composé des éléments suivants :

Sailor 6140 mini-C Maritime

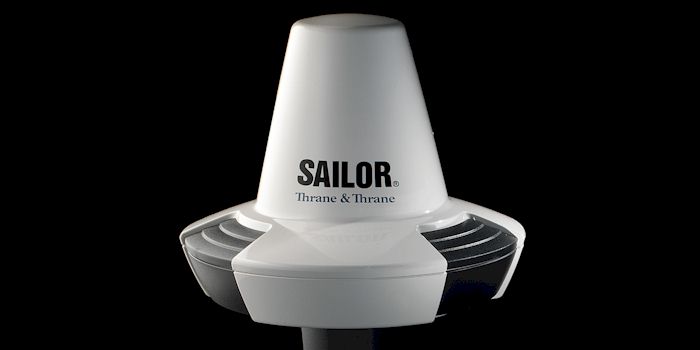

  • Terminal mini-C SAILOR 3027 Maritime
    La nouvelle génération de terminal mini-C dans la longue lignée de succès des produits mini-C de Thrane & Thrane.
    Avec Polemount.

  • User Installation Guide

  • Le câble antenne est en option dans toutes les versions. Plusieurs longueurs disponibles. Voir ci-dessous.


Accessoires

Référence Description
80119410 SAILOR N163S Power Supply Power supply, 110/220V AC to 24V DC, 7A, 410,00 € HT 492,00 € TTC
406195A-00500 Battery box option for SAILOR 6194 Terminal Control Unit (TCU) 895,00 € HT 1074,00 € TTC
406080A-00500 SAILOR 6080 AC/DC Power Supply 300W/28V DC 670,00 € HT 804,00 € TTC
403027-103 Adjustable pole/railing mount for TT-3027 Mini-C 91,00 € HT 109,20 € TTC
406100-938 Converter kit for mini-C 3026 cable to new NMEA2K 120,00 € HT 144,00 € TTC
406100-930 Mini/Micro NMEA2K Tee 45,00 € HT 54,00 € TTC
406100-931 Micro NMEA2K Tee 45,00 € HT 54,00 € TTC
406100-932 Inline Micro termination Conn 30,00 € HT 36,00 € TTC
406100-933 Male Mini NMEA2K Field Conn 25,00 € HT 30,00 € TTC
406100-934 Male Micro NMEA2K Field Conn 33,00 € HT 39,60 € TTC
406100-935 Opt. Female Mini NMEA2K field connector 55,00 € HT 66,00 € TTC
406100-940 6m NMEA2K Micro Device Cable 78,00 € HT 93,60 € TTC
406100-941 20m NMEA2K Micro Device Cable 159,00 € HT 190,80 € TTC
406100-943 6m NMEA2K Power Cable 85,00 € HT 102,00 € TTC
406100-944 30m NMEA2K Mini Device Cable 275,00 € HT 330,00 € TTC
406100-945 50m NMEA2K Mini Device Cable 420,00 € HT 504,00 € TTC
406100-946 10m NMEA2K Mini Device Cable 85,00 € HT 102,00 € TTC
406100-947 15m NMEA2K Mini Device Cable 126,00 € HT 151,20 € TTC
406100-00520 SAILOR GLONASS add-on kit for SAILOR 61xx mini-C 415,00 € HT 498,00 € TTC
406194A-00510 THRANE 6194 Term. Ctrl. Unit 640,00 € HT 768,00 € TTC



COMMUNICATIONS




Comparaison série 6000

  SAILOR 6110
mini-C GMDSS
SAILOR 6120
mini-C SSA
SAILOR 6130
mini-C LRIT
SAILOR 6140
mini-C Maritime
SAILOR 6150
mini-C Distress
GMDSS X
SSA X X
LRIT X X X
SafetyNET X
activé d'origine
non modifiable
X
activation possible si nécessaire
non activé d'origine
X
activé d'origine
non modifiable
Non-SOLAS Distress         X
Tracking X X X X X
