Skywave
SureLinx 8100c

Skywave Inmarsat

Terminal Satellite/GPRS
SureLinx 8100c
(existe version avec Glonass/GPS)

skywave skywave skywave

Polyvalent et configurable, le SureLinx™ 8100c repose sur la souplesse et le rendement du SureLinx 8100, caractéristiques auxquelles viennent s'ajouter un calculateur embarqué et d'autres interfaces conformes aux normes de l'industrie pour de nouvelles possibilités.

SureLinx 8100c

SureLinx 8100c Glonass/GPS

Ces produits ne sont plus disponibles

Inmarsat Skywave Surelinx 8100c

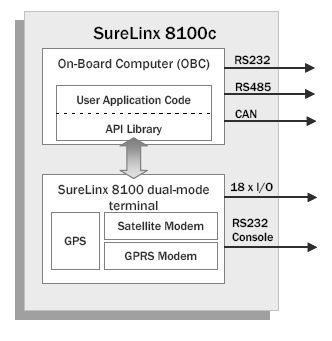

Le calculateur embarqué (OBC) du terminal SureLinx 8100c, avec son environnement en langage C et sa bibliothèque d'API, permet le développement rapide d'applications sophistiquées qui répondent aux besoins des marchés du suivi d'équipements, de la gestion de flotte, de la télésurveillance et SCADA.

Conformes aux normes de l'industrie, les interfaces RS232, RS485 et CANbus autorisent les applications reposant sur la messagerie, les connexions aux réseaux de capteurs et le diagnostic des équipements de bord – toutes conçues pour créer une plateforme de communication extrêmement réactive et souple.

Inmarsat Skywave Surelinx 8100c

POURQUOI LE SURELINX 8100c ?

  • Le calculateur embarqué programmable en C est doté d'un système d'exploitation pris en charge par des outils IDE complets et permet la création de solutions personnalisées.
  • L'infrastructure applicative API contient des pilotes prêts à l'emploi permettant d'accéder aux ressources telles que les modems satellite/GPRS, les GPS et les périphériques.
  • L'interface CANbus est compatible avec un ensemble de protocoles tiers, tels que le J1939 prenant en charge l'état de fonctionnement du moteur ainsi que le diagnostic des équipements de bord dans des applications de gestion de flotte.
  • L'interface série RS485 prend en charge les protocoles tiers tels que Modbus® pour SCADA et une variété d’autres applications de contrôle de capteurs distants.
  • L'interface série RS232 prend en charge tout un ensemble de périphériques génériques tels que les terminaux de messagerie et les lecteurs de codes barre.

Toutes les fonctions et tous les avantages du SureLinx 8100, en particulier :

  • Ensemble satellite/GPRS totalement intégré, qui évite tous les problèmes d'intégration, d'installation et d'assistance.
  • Rapports basés sur les exceptions, en fonction du temps, de la distance, de limites géographiques ou d'autres critères prédéfinis, pour réduire les coûts d'exploitation sans perte de fonctionnalités.
  • Routage intelligent des messages, qui augmente la fiabilité et réduit les coûts de mise en réseau en sélectionnant automatiquement le réseau à utiliser.
  • Journalisation des données, pour la conservation de données détaillées et leur extraction le moment voulu.
  • Antenne Inmarsat/GPS discrète, qui peut être installée furtivement pour des applications de sécurité.
  • Programmation radio, qui autorise les reconfigurations distantes – n'importe quand, n'importe où.

Spécifications techniques

    Caractéristiques Physiques
  • Taille :
    * Emetteur-récepteur : 155 x 124 x 41 mm
    * Antenne satellite : 127 x 93 x 23 mm
  • Masse :
    * Emetteur-récepteur : ~258 g
    * Antenne satellite : 379 g (avec 5 m de câble)
    Caractéristiques Environnementales
  • Température de service :
    * Emetteur-récepteur : -30°C à +65°C
    * Antenne Satellite : -40°C à +85°C
    * Antenne GPRS : -25°C à +70°C
  • Température de stockage (émetteur-récepteur et antennes) : -40°C à +85°C
  • Humidité : 95 % d'humidité relative à +30 °C sans condensation
  • Infiltration de poussière et d'eau :
    * Emetteur-récepteur : IP 40 / NEMA1
    * Antenne satellite : IP 67 / NEMA 4X
  • Vibration :
    * 5 à 20 Hz ; bruit aléatoire de 1,92 m2/s3
    * 20 à 500 Hz ; bruit aléatoire de -3 dB par octave
  • Choc (survie) : Demi-onde sinusoïdale 6 ms, 300 m/s2
    Caractéristiques électriques
  • Tension d'entrée : 9 VCC à 32 VCC
  • Puissance consommée (généralement à 12 VCC, 22°C) :
    * En émission : 10.6 W (satellite)
    * En suivi (GPS activé, GPRS activé) : 1.4 W
    * Mode veille prolongée: 0.6 mW
  • Connecteur homologue :
    * Emetteur-récepteur E/S : JAE IL-AG5-30S-D3C1
    * Antenne satellite : Fakra FAI-NARP-PCB-M
    * Antenne GPRS : SMA femelle
    Communications Satellite (D+/ISATM2M)
  • Fréquence :
    * Récepteur : 1525,0 à 1559,0 MHz
    * Émetteur : 1626,5 à 1660,5 MHz
  • PIRE : 9 dBW max.
  • Angle de site : 0 à +90 degrés
    Communication GPRS
  • Fréquence : 850/900/1800/1900 MHz
  • Données GPRS :
    * Classe 12 multislot ; schéma de codage 1 à 4
    * Station mobile de classe B ; prise en charge totale du canal PBCCH
    * Prise en charge de la sortie au format NMEA sur réseau GPS
  • Puissance de sortie :
    * Classe 4 – 33 dBm ± 2 dB pour EGSM 850/900
    * Classe 1 – 30 dBm ± 2 dB pour GSM 1800/1900
  • Carte SIM : SIM 3.3 V (à fournir par le client)
  • Sécurité : Détection de brouillage de GPRS
    GPS
  • Canaux : 16 canaux ; 1575,42 MHz (GPS/WAAS/EGNOS)
    24 canaux ; 1592 - 1606 MHz (avec option GLONASS)
  • Acquisition Surelinx 1800c :
    * Démarrage à froid 34 s
    * SuperSense® : -148 dBm
    * Précision : 3 m CEP ; 5 m SEP
  • Acquisition Surelinx 1800c - option Glonass:
    * Démarrage à froid 50 s
    * SuperSense® : -163 dBm
    * Précision : 3 m RMS (Horizontal)
  • Sécurité : Détection de brouillage de GPS
    Certifications / Conformité
  • Satellite : Agrément de type Inmarsat D+/IsatM2M
  • Obligatoires : FCC, PTCRB, RoHS, marquage CE (R&TTE), Anatel, IC pending
    Mémoire
  • Journal de données Capacité : 320 ko ; jusqu'à 17 200 positions, par GPRS, Satellite ou RS232
    Calculateur Embarqué (Contrôleur d'Application de Bus)
  • Programmation :
    * C avec fichiers d'infrastucture applicative
    * Utilisation avec Microchip IDE
    * OpenRTOS
  • Processeur :
    * Microchip dsPIC33FJ256GP710-I/PF
    * Mémoire programme 256 ko ; SRAM 30 ko ; flash 2 Mo
    Interfaces Externes
  • Série :
    * RS232 : 1 interface de console, 1 interface de périphérique
    * RS232 : Prise en charge de la sortie NMEA facultative
    * RS485 : 1 interface de périphérique
  • CANbus :
    * Prise en charge de CAN 1.2, CAN 2.0A et CAN 2.0B
    * Trames de données standard et étendues
    * Débit binaire programmable jusqu'à 1 Mb/s
  • Analogique / Numérique :
    * Jusqu'à 18 entrées ou sorties configurables par logiciel
    * 4 réveils autorisés
    Possibilités de Programmation
  • Logique de script :
    * 128 actions
    * 64 alarmes
    * 64 temporisateurs
    * 32 transformateurs de données
    * 128 limites géographiques (circulaires, rectangulaires, polygonales)
    Messagerie depuis le terminal
  • IsatM2M : Jusqu'à 192 octets
  • GPRS : Données utiles jusqu'à 200 octets
    Messagerie vers le terminal
  • IsatM2M : 4 codes d'alerte + jusqu'à 100 octets
  • GPRS : Jusqu'à 200 octets



Références

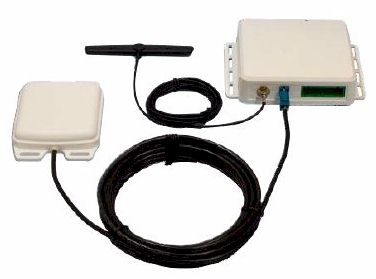

Les terminaux sont livrés avec une antenne satellite (5m cable, Fakra) et une antenne GPRS (2.5m cable, SMA).

  • SM200254-GS5 :
    • SureLinx 8100c avec contrôleur d'application de bus CAN/RS485
    • Antenne satellite, entrée latérale du câble (câble de 5 m, Fakra)
    • Antenne GPRS (câble de 2,5 m, SMA)
  • SM200254-GM5 :
    • SureLinx 8100c avec contrôleur d'application de bus CAN/RS485
    • Antenne satellite, entrée latérale du câble, base magnétique (câble de 5 m, Fakra)
    • Antenne GPRS (câble de 2,5 m, SMA)
  • SM200254-GR5 :
    • SureLinx 8100c avec contrôleur d'application de bus CAN/RS485
    • Antenne satellite, femelle SMA à fixation par le bas
    • Antenne GPRS (câble de 2,5 m, SMA)
  • SM200289-RS5 : SureLinx 8100c, GLONASS/GPS, side-mount
  • SM200289-RM5 : SureLinx 8100c, GLONASS/GPS, side/magnet-mount
  • SM200289-RR5 : SureLinx 8100c, GLONASS/GPS, bottom-mount

SureLinx 8100c

SureLinx 8100c Glonass/GPS




SkyWave Mobile Communications conçoit et fabrique des terminaux satellite D+/IsatM2M intégrés et des terminaux satellite/GPRS bimodes, et fournit des services réseau de gestion distante, fiables et peu coûteux, ainsi que des solutions logistiques pour équipements fixes et mobiles. Les produits SkyWave sont conçus pour un large éventail de secteurs, notamment pour les services mobiles terrestres, la marine, l'industrie du pétrole et du gaz, la télésurveillance et l'acquisition de données (SCADA), les services gouvernementaux et la défense.
