ST 6100

Orbcomm / Skywave


Terminal de Communications Satellite

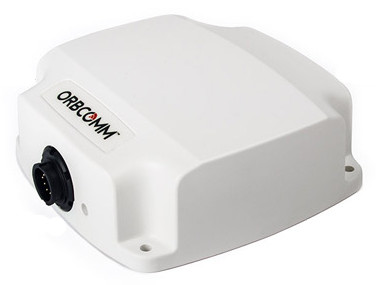

ST 6100
Service IsatData PRO

Le terminal satellite de nouvelle génération
Plus puissant, plus polyvalent, plus de couverture

Suivre, surveiller et contrôler les actifs de manière fiable dans certaines des régions les plus isolées du monde


  • Entièrement programmable
  • Ressources d'intégration complètes pour un déploiement rapide
  • Communications par satellite bidirectionnelles
  • Robuste et polyvalent

Dimensions : 12,60 (L) x 12,60 (l) x 4,9 (H) cm

Orbcomm ST 6100 IsatData Pro Service

Le terminal satellite ST 6100 d'ORBCOMM offre une visibilité et un contrôle complets des actifs industriels opérant dans des zones reculées. Le ST 6100 polyvalent et respectueux de l'environnement peut être installé sur des équipements mobiles tels que des véhicules utilitaires légers et lourds, des wagons de chemin de fer, des bateaux de pêche, de l'équipement lourd et plus encore. Avec la connectivité bidirectionnelle par satellite, le ST 6100 est idéal pour surveiller et contrôler à distance les équipements fixes et mobiles utilisés dans les applications SCADA (Supervisory Control And Data Acquisition) telles que celles du secteur énergétique, où l'accès peut être restreint, notamment les pipelines, débitmètres, pompes, générateurs et réservoirs.

Intégration facile

ORBCOMM facilite la mise sur le marché des solutions IoT. Le ST 6100 entièrement programmable comprend des ressources complètes pour faciliter l'intégration dans un large éventail de solutions personnalisées, y compris les environnements de développement, de test et de production, la documentation, les exemples de code, les applications configurables au niveau des périphériques et le support technique gratuit.

Connectivité satellitaire globale

Le ST 6100 fournit des communications mondiales fiables sur le service satellite IsatData Pro (Inmarsat) pour une visibilité ininterrompue des opérations et un accès aux données de terrain critiques dans certaines des régions les plus reculées du monde. Et en raison de sa connectivité bidirectionnelle, les utilisateurs peuvent contrôler à distance les actifs sans envoyer de travailleurs sur le terrain.

Ensemble complet de fonctionnalités

La nouvelle génération ST 6100 d'ORBCOMM exploite les dernières avancées technologiques pour offrir des fonctionnalités améliorées à un prix avantageux. L'antenne interne présente des performances exceptionnelles de faible angle d'élévation, ce qui permet à un appareil de prendre en charge des applications terrestres et maritimes. Le terminal dispose également d'un accéléromètre intégré, d'une capacité de mémoire étendue et d'un support amélioré pour les systèmes de navigation mondiaux (GPS, Glonass et Beidou).



Spécifications du terminal Orbcomm ST 6100

Pour préserver les données originales du constructeur, les caractéristiques techniques sont données en anglais.

SATELLITE COMMUNICATION

  Satellite Service Two-way, IsatData Pro
  Coverage Global
  From-Mobile Message 6400 bytes
  To-Mobile Message 10000 bytes
  Typical Latency < 15 sec, 100 bytes
  Elevation Angle -5° to +90°
  Frequency Rx:1518.0 to 1559.0 MHz

Tx:1626.5 to 1660.5 MHz;
1668.0 to 1675.0 MHz
  EIRP 7.0 dBW

GPS / GLONASS / Beidou

  Acquisition Time Hot: 1 sec; Cold: 29/30/36 sec
  Accuracy 2.0 m (CEP)
  Sensitivity Acquisition: -148 dBm
Tracking: -163 dBm

Certification

  Regulatory CE (R&TTE, RoHS 2, RED), FCC, IC; Pending - FFA, Anatel, MSS Russia, SRRC, RCM Mark, Korea, Philippines, Mexico, IEC 60945, C1D2
  Others Inmarsat Type Approval, IP67

EXTERNAL INTERFACES

  Inputs/Outputs 4 Analog or Digital In/Out
  Serial RS-232; RS-485

ELECTRICAL

  Input Voltage 9 to 32V; Load dump protection: +150V; SAE J1455 (Sec. 4.13)
  Power Consumption
(Typical average@12VDC, 22°C)
IDP Receive : 65 mA;
GPS/Glonass/Beidou Receive: 22 mA;
Transmit : 0.65A;
Sleep: 100µA

PROGRAMMING

  Lua scripting engine with core services. SDK with GUI development tools available. Lua software application upgradable over the air (SOTA)
  Core services Geofence, data logger, position reporting, accelerometer events, serial communications.
  Optional configurable device-level applications, including
  • Analytics Agent - Notifications and reports for driver behaviour and vehicle/asset performance.
  • AVL Agent - Facilitates integration of ST 6100 terminals into fleet management solutions.
  • Garmin Dispatch Agent - Tracking, navigation, driver communication and dispatch using Garmin devices.
  • Garmin FMI Agent – Fleet management support for two-way text messaging, stops, driver ID, hours of service, file-transfer, custom forms, and speeding alerts

ENVIRONMENTAL

  Operating Temperature -40°C to +85°C
  Dust & Water Ingress IP67
  Vibration SAE J1455 (Sec 4.9, 4.2)
MIL-STD-810G (Sec 514.6)
  Shock MIL-STD-810G (Sec 516.6)

Accelerometer

  3-axis accelerometer

Memory

  Lua Code RAM : 4MB
Lua Code NVM : 6MB

Options

  Side connector : ST6100-SXX
Bottom connector : ST6100-BXX
