BGAN - BGAN Low Profile

INMARSAT BGAN
Low Profile

Terminaux - Description du Service - Couverture

Inmarsat


Inmarsat



Description du service BGAN Low Profile

Le service BGAN Low Profile permet d'étendre la portée d'un réseau de surveillance dans des zones où les postes d'observation habités seraient peu pratiques, dangeureux ou non rentables.

L'antenne plane et unique déployable rapidement et le terminal BGAN télécommandé et robuste fournissent les communications IP à haute vitesse nécessaires pour faire de la surveillance électronique et du renseignement un puissant multiplicateur de force dans les opérations discrètes.

Le fonctionnement à distance du BGAN à profil bas et la gestion avancée de l'alimentation reflètent les principes de conception de la maximisation des coûts et de l'efficacité opérationnelle tout en minimisant l'exposition du personnel au risque.

L'antenne est construite autour d'un réseau multi-phase multi-états qui fournit un angle de vue de 30 à 60 degrés lorsqu'il est posé à plat. La capacité de poser l'appareil à plat est générée par l'utilisation d'une antenne solid-state phased-array, différenciant le BGAN à profil bas de tous les autres terminaux.

Discrétion

Avec le GPS intégré, le BGAN Low Profile réduit l'exposition du personnel à des risques inutiles et peut être utilisé pour des opérations discrètes et sensibles :

  • L'antenne peut être recouverte d'une fine couche de tout matériau non métallique
  • L'unité est silencieuse en fonctionnement, et le modem et l'antenne sont IP-67
  • Il peut être configuré pour rester inactif jusqu'à ce qu'il soit réveillé par une commande sur le réseau ou un signal d'alarme généré localement à partir d'un capteur connecté
  • En raison de la très longue durée de vie de sa batterie, l'unité peut être commandée à distance et cachée très efficacement

Simple d'utilisation

L'unité facile à utiliser réduit le besoin de main-d'œuvre qualifiée et est simple à installer sans PC.

Pointage minimal

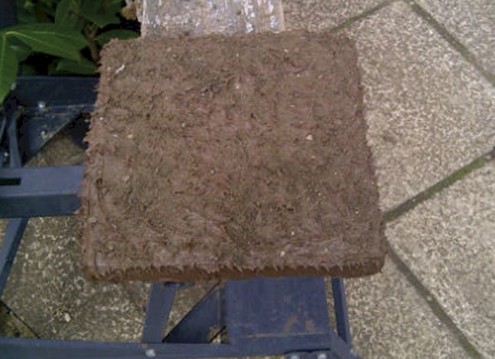

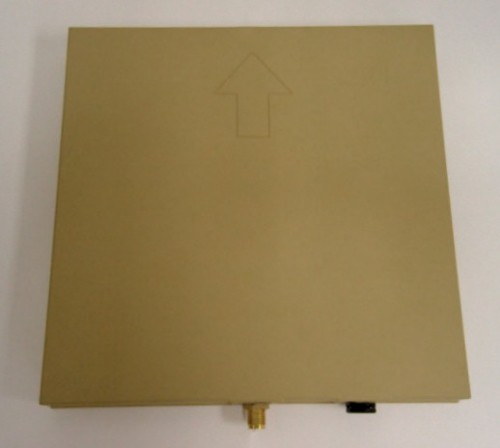

Une flèche sur le couvercle de l'antenne indique la direction dans laquelle l'antenne doit être pointée, et des tonalités de pointage audio sont également générées vers une prise jack 3,5 mm. L'antenne est placée sur une surface plane et orientée dans la direction du satellite et peut ensuite être recouverte d'une légère couche de sol ou de végétation. Le terminal est ensuite connecté au flux IP à partir des systèmes de surveillance et de collecte de renseignements.

Gestion à distance

La fonction sophistiquée de gestion de l'alimentation du BGAN à profil bas comprend un réveil par SMS contrôlé à distance ou une mise sous tension automatique locale. Cela permet au système de fonctionner pendant de longues périodes en mode veille, ce qui permet une consommation d'énergie ultra faible et donc une durée de vie prolongée de la batterie.

Capteurs rapidement déployables

Des capteurs haute performance peuvent être rapidement déployés sans aucun préavis et le service comble des lacunes dans les réseaux de capteurs existants.

Couverture mondiale

Le BGAN Low Profile est disponible à travers le monde, à l'exception des régions polaires extrêmes, offrant une connectivité partout où vos opérations vous mènent.

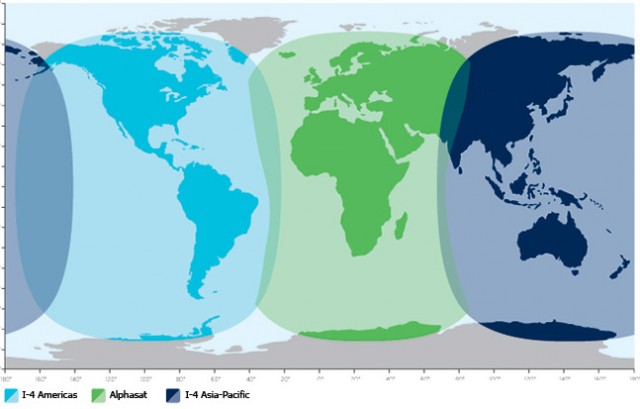

Couverture Inmarsat BGAN Low Profile

Réseau fiable

Le service est fourni via le réseau Inmarsat-4, avec une disponibilité de 99,9% par satellite et par réseau terrestre.

Fiable

Le BGAN Low Profile répond aux exigences militaires et gouvernementales en matière de sécurité et prend en charge tous les principaux produits VPN et normes de chiffrement.





LES TERMINAUX :

H
U
G
H
E
S

Hughes Inmarsat BGAN Low Profile

Hughes Low Profile BGAN

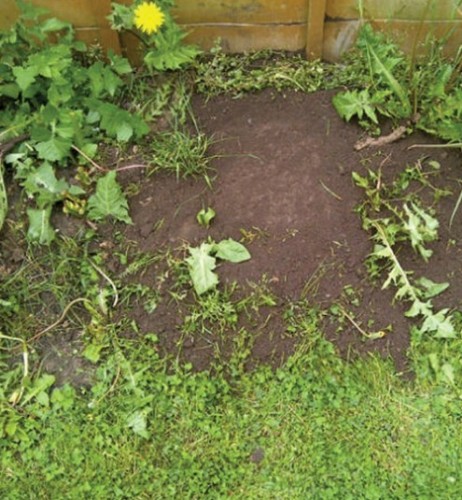

Le modem offre une consommation d'énergie exceptionnelle (<1 W inactif) pour les installations hors réseau. Le modem et l'antenne sont certifiés IP-67 pour une utilisation en extérieur et peuvent également être installés sous la surface du sol pour un fonctionnement discret. Une fine couche de matériau sec et non métallique sur l'antenne est autorisée pendant le fonctionnement TX / RX.

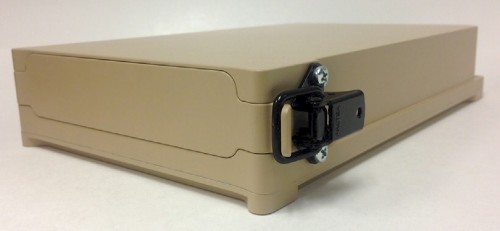

Valise PELI™ CASE Spécialement conçue pour le transport du BGAN LOW PROFILE.

Hughes Inmarsat BGAN Low Profile

Hughes Inmarsat BGAN Low Profile

Hughes Inmarsat BGAN Low Profile

Hughes Inmarsat BGAN Low Profile

Hughes Inmarsat BGAN Low Profile

Main Features

  • Auto-on/autocontext activation automatically restores power and Packet Data Protocol (PDP) connection to the unit following loss of power and/or IP connection
  • Remote control via SMS—allows command and control of the terminal using SMS, including configuration, debugging, and access to its Web interface
  • Ultra-low power consumption
  • Basic installation; no PC required
  • Built-in GPS receiver
  • Over the air firmware upgrades
  • Minimal pointing of antenna is required; lay antenna flat and point arrow toward the satellite (antenna operates between 30°–60° elevation angle but can be tilted from horizontal, if necessary, at greater elevations.)

Interfaces

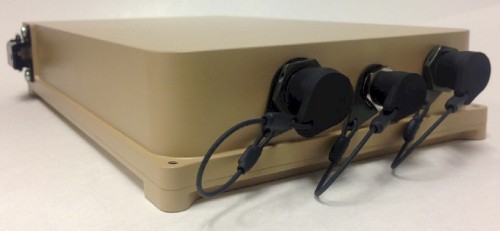

  • IP Ethernet connection via IP-67 rated 6-pin Amphenol connector
  • Power-on switch signal via IP-67 rated 3-pin power input connector
  • IP-67 TNC RF connection on modem to lay flat antenna
  • USB for local configuration and setup

Package Contents

  • Low profile BGAN (LPB) modem
  • Low profile, lay flat, passive antenna
  • 3 m RF antenna cable (TNC)

Technical Specifications

  • Satellite TX Frequency : @ 1626.5 – 1660.5MHz
  • Satellite RX Frequency : @ 1525 – 1559 MHz
  • GPS Frequency : @ 1574.42 – 1576.42 MHz
  • Modem Weight : 2.2 Kg
  • Modem Dimensions : 253 mm x 176 mm x 53 mm
  • Antenna Weight : 1.2kg
  • Antenna Dimensions : 240 mm x 240 mm x 29 mm
  • Operating Temperature : -40°C to +75°C
  • Storage Temperature : -45°C to +80°C
  • Humidity : 95% RH at +40°C
  • Antenna and modem – Water and Dust : IP-67 Compliant
  • Non-operational Mechanical Vibration : 200-2000Hz,0.3 m2/s3; MIL-SPEC 810B Method 500.3 proc. 1
  • Input Voltage Range : 9 Vdc to 26 Vdc
  • Power consumption :
    • Transmit : < 20 W
    • Narrow beam without transmit : 3 W (approx/)
    • Idle (regional beam) : < 1 W
    • Off (wake on packet) : < 10 mW (at 12 Vdc)
    • Off (GPIO control) : 0W
    Other features
  • LED status indicator (behind latch door)
  • USB-Type B for connection to configuration PC (behind latch door)
  • SIM/USIM Slot (behind latch door)
  • Boot Mode Button (in SIM slot behind latch door)
  • 3.5mm Audio Jack for audio pointing tones (behind latch door)
  • Function Button (behind latch door)
  • Firmware upgrades : Over the air or local
