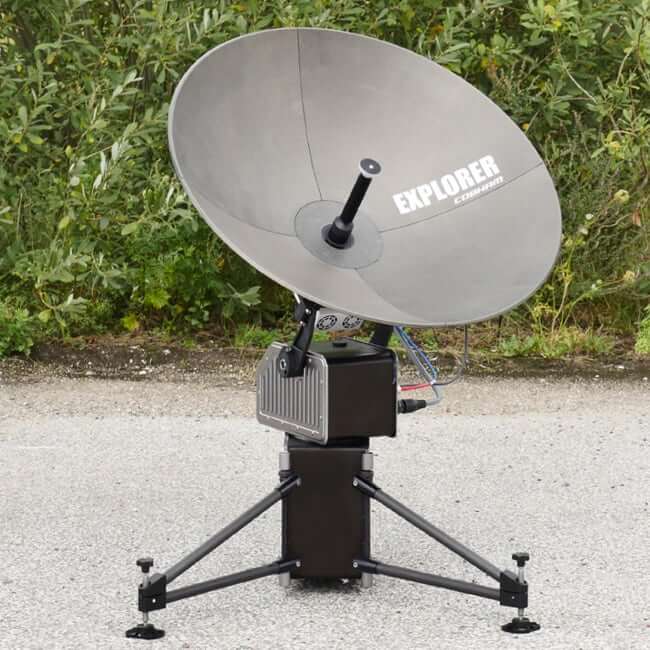

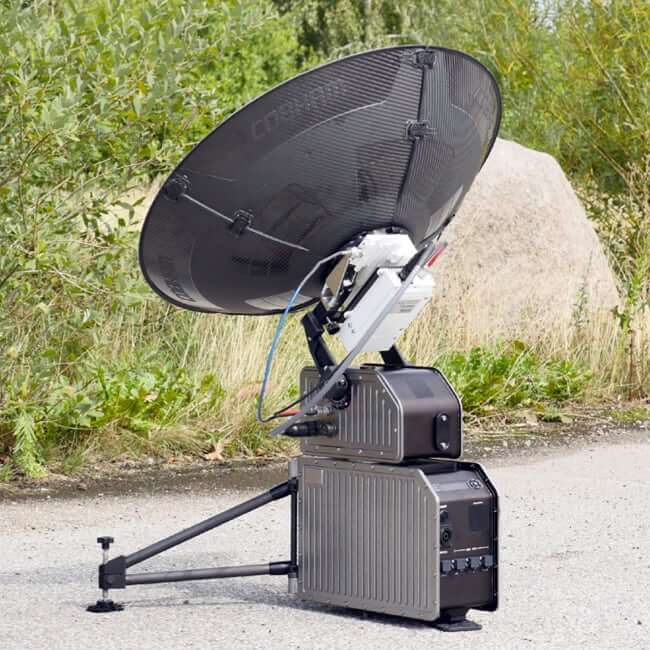

EXPLORER 6075LX System

Cobham
Prix nous consulter EXPLORER 6075LX Référence : 406616C-50114

Système d'antenne Fly-Away
pour Inmarsat Global Xpress

Suivant Précédent

Ce système d'acquisition automatique stabilisé Cobham EXPLORER est léger, robuste et portable. Le terminal comprend un module iDirect Core entièrement intégré, est configuré spécifiquement pour fonctionner sur le réseau Inmarsat Global Xpress (bande Ka).

Sa conception conviviale permet aux opérateurs ayant peu d'expérience satellite d'accéder aux services Inmarsat Land Xpress (LX) en quelques minutes.

Inmarsat

Description du système EXPLORER 6075LX de Cobham

Caractéristiques du système

  • Déploiement rapide, facile à configurer et à utiliser
  • Technologie de correction de pointage dynamique
  • Réflecteur en carbone 4 pièces de 0,75 m
  • Cornet d'alimentation en bande Ka remplaçable
  • Classé IP65
  • Point d'accès WLAN et interface LAN
  • Écran LCD et interface utilisateur Web pour une configuration facile depuis un PC ou un smartphone
  • Transportable en 2 caisses par avion (< 23 kg)

En ligne par une simple pression sur un bouton

Le système EXPLORER 6075LX dispose d'un système d'autoacquisition qui assure la connectivité aux services LX avec une simple pression sur un bouton. C'est si simple. Pas de pointage nécessaire avec l'EXPLORER 6075LX, il trouve automatiquement le satellite en quelques minutes, offrant un accès rapide et une connectivité haut débit, même dans des endroits éloignés.


Correction de pointage dynamique

L'EXPLORER 6075LX est le premier Fly-Away à proposer la technologie unique de correction de pointage dynamique de Cobham, qui vous offre une connectivité ininterrompue. Sur le terrain, la correction de pointage dynamique garantit que l'antenne reste verrouillée sur le satellite, même par vent fort ou si elle est déplacée. Ayant fait ses preuves avec la série EXPLORER 8000, la correction dynamique de pointage définit le EXPLORER 6075LX comme une antenne à part des autres antennes VSAT Fly-Away.


Fiabilité des EXPLORER

L'EXPLORER 6075LX est entièrement développé en interne par Cobham SATCOM. Il présente une conception EXPLORER authentique et robuste, qui est déjà établie et éprouvée avec les terminaux très appréciés de la bande L et VSAT de Cobham SATCOM.

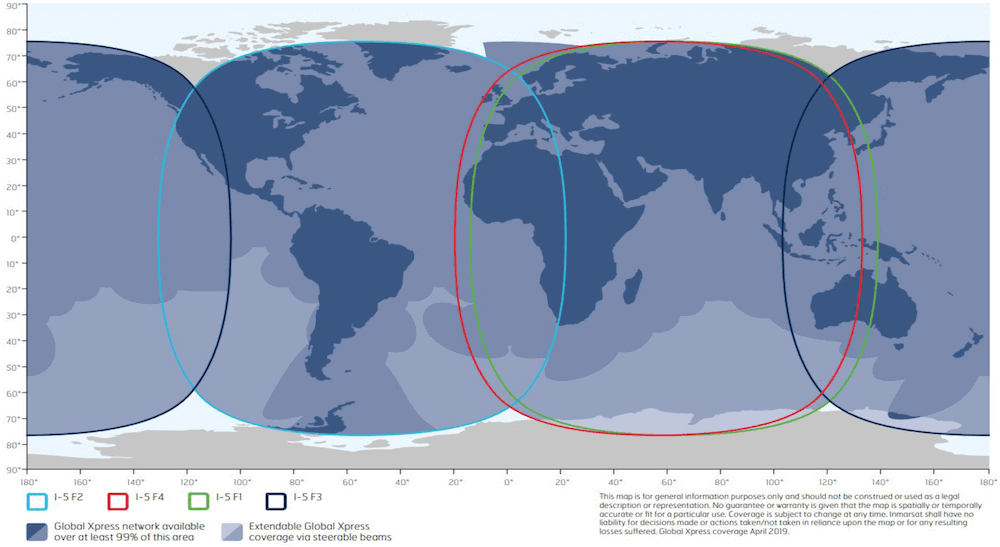

Couverture Inmarsat Global Xpress

Inmarsat Global Xpress® est un réseau en bande Ka rapide couvrant le monde entier. Quelle que soit l'application, la suite de terminaux EXPLORER LX fournira la fiabilité et les fonctionnalités requises pour connecter rapidement et efficacement les utilisateurs au réseau Global Xpress®.

Caractéristiques techniques du système EXPLORER 6075LX de Cobham

Antenna Characteristics

Feed2 Port Circular
Frequency (GHz)Rx : 19.2 - 20.2
Tx : 29 - 30
Gain (dBi ± 0.2)Rx : 41.5
Tx : 45
Axial Ratio (AR) (dB)Rx : ≤ 1.5
Tx : ≤ 1.0
PolarizationRx : LHCP
Tx : RHCP
G/T - Comm @ 30° EL, Midband (dB/°K)18.7
EIRP @ Midband (dBW)52
BUC power (P linear) (Watts)5

Environmental

Wind SpeedOperational : 50 km/h / 31 mph (anchored)
Survival : 160 km/h / 100 mph (anchored)
TemperatureOperational : -33° to +55°C (-27.4° to +131°F)
Survival : -40° to +80°C (-40° to +176°F)
Water & DustIP 65 rated
Humidity0 to 100% (condensing)

Assembly Time

Approximately 5 Minutes

Reflector

Size0.75 m
OpticsAxis-Symmetric
Construction4-Piece Segmented Carbon Fiber

Mechanical

Axis Drive System2-Axis Positioner
Mount GeometryElevation over Azimuth
TravelAzimuth : ± 95° from stow position
Elevation : 0° to 88°

Electrical

RFRx : Type TNC (50-Ohm)
Tx : Type N (50-Ohm)
Nominel Power Consumption130W
Max. Power Consumption180W
Power RequirementNominal : 24 - 48 VDC
Absolute max. rating : 19 - 56 VDC

Weights & Measures (approximate)

System weight (assembled)23 kg / 50.7 lbs
Packaging (2 Peli 1637 Air Cases)
Case size (L/W/D)
Airline checkable
67.6 / 52.5 / 37.8 cm
26.6 / 20.7 / 14.9 inches
Weight in transport cases: Case 1: Base Unit : 22.4 kg / 49.4 lbs
Case 2: RF Package, 4 reflector panels : 17.3 kg / 38.1 lbs

User Interface

Embedded web server for configuration, control and management using external PC

Accessoires inclus

Explorer 6075LX
Réf. 406616C-50114

Livré avec :

  • 403160C-50004 EXPLORER 6000LX Unité de base
  • 403146C-50110 EXPLORER Ka RF Package (5W BUC)
  • Réflecteur en fibre de carbone 4 pièces
  • Unité de base certifiée IP65 avec module de base GX intégré
  • Wifi intégré et interface utilisateur Web pour une configuration facile
  • Cornet d'alimentation remplaçable en bande Ka
  • BUC et LNB commerciaux en bande Ka 5W
  • 24-48 VDC
  • L'alimentation (403160P) est facultative et non incluse
  • 2 valises de transport (< 23 kg chacun), pour le transport aérien

Câbles pour Cobham Explorer 6075LX

403160P-010EXPLORER 6000 Power Supply Extension cable - 10m extension cable with Neutrik connectors

Adaptateurs et chargeurs pour Cobham Explorer 6075LX

403160PEXPLORER 6000 Power Supply - 48 VDC (320 Watt)

Pièces de remplacement pour Cobham Explorer 6075LX

406616C-070EXPLORER 6000 Series Ka-band Feed Horn - Field replaceable Feed Horn for Ka-band

Divers pour Cobham Explorer 6075LX

406627A-005EXPLORER 6000 Series Manual Jog Tool
  • Jog Tool for EXPLORER 6075LX / 6100 Ku
  • Works for Elevation and Azimuth
