Wideye SABRE RANGER 5000

Info Techniques BGAN - Tarif des communications - Couverture

Inmarsat BGAN M2M

Inmarsat BGAN M2M wideye

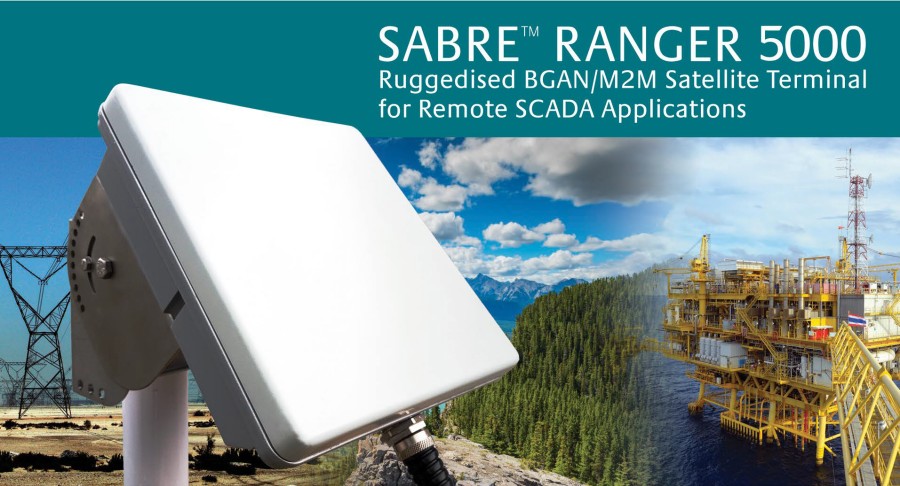

Inmarsat BGAN M2M wideye Sabre Ranger 5000

Terminal satellite BGAN renforcé pour les applications SCADA* à distance

Inmarsat BGAN M2M WIDEYE SABRE 5000
Réf. : Sabre-Ranger-5000
Tarif : Nous consulter



*SCADA : Système d'acquisition et de contrôle de données (SCADA) (anglais : Supervisory Control And Data Acquisition, sigle : SCADA).



SABRE Ranger 5000 - Robuste et résistant aux intempéries

Le terminal SABRE Ranger 5000, le successeur du SABRE Ranger M2M, s'améliore encore! Il s'agit d'un terminal satellite BGAN Machine-to-Machine (M2M) compact et entièrement IP qui fournit une connexion de données IP fiable et sécurisée. Il s'agit d'un terminal renforcé IP66 conçu pour résister à tous les types de conditions météorologiques. Le support de montage robuste (accessoire en option) est fabriqué en acier inoxydable et il est conçu pour faciliter la mise en place et le pointage de l'antenne sans effort pour l'installation à l'extérieur.



Le monde connecté - Connectivité des périphériques hérités

L'Internet des Objets (IoT) fait référence à des milliards d'appareils connectés à Internet, allant des capteurs industriels aux équipements de surveillance, aux systèmes d'alerte ou d'alarme et à une vaste gamme d'appareils de mesure. Passer d'un monde de systèmes isolés à un monde où les systèmes communiquent entre eux et avec le serveur cloud permet aux entreprises d'utiliser de manière plus efficace et plus productive leurs actifs et leurs processus métier. Le SABRE Ranger 5000 est livré avec une multitude d'interfaces de périphériques héritées, telles que GPIO intégrés, port d'entrée analogique, ports RS232 et Ethernet, où les opérations commerciales peuvent continuer à bénéficier de la réunion d'équipements existants et nouveaux sur le même réseau. Il est également livré avec une interface RS485 (Modbus) qui prend en charge la connexion directe de plusieurs capteurs sans avoir besoin d'utiliser une unité distante distante (RTU).

La consommation d'énergie au ralenti ultra basse (~ 1W) du terminal SABRE Ranger 5000 vous permet d'utiliser un petit panneau solaire pour alimenter le système et le rend parfait pour fournir une connectivité IP de bout en bout aux sites qui sont hors réseau .



Tranquillité d'esprit - Robuste et fiable

C'est un terminal robuste et fiable qui apporte la technologie BGAN M2M dans le domaine des applications SCADA* pour la collecte de données en temps réel à partir d'emplacements distants sans personnel.

Il est entièrement compatible avec le gestionnaire de terminal distant (RTM) et la plate-forme d'accès M2M Access Platform (M2MAP), ce qui permet à l'utilisateur d'afficher graphiquement l'emplacement du terminal et de surveiller l'état du terminal. Le terminal peut être contrôlé ou configuré à distance via des commandes SMS et les journaux peuvent être récupérés pour le débogage.



SABRE Ranger 5000, l'un des composants clés de la connectivité pour réaliser la puissance de l'IoT!

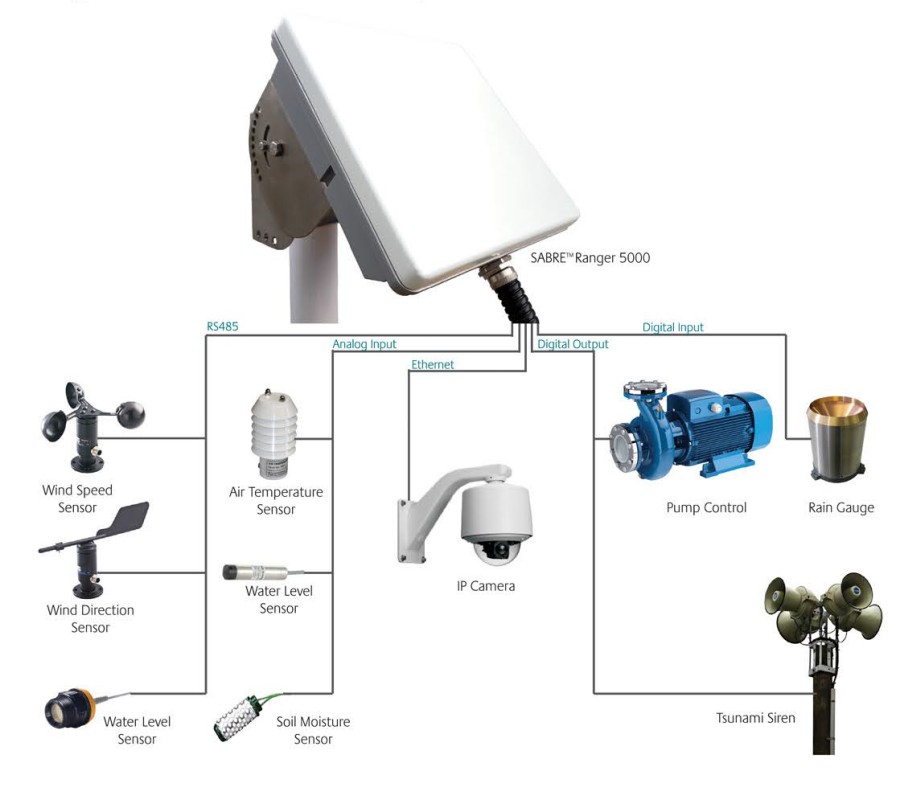

Une large gamme de capteurs et d'actionneurs peut être directement connectée au terminal Sabre Ranger 5000. Quelques exemples sont montrés ci-dessous :



Inmarsat BGAN M2M wideye Sabre Ranger 5000



    Utilitaires
  • Contrôle du réenclencheur
  • Surveillance du transformateur
  • Automatisation de distribution
  • Surveillance solaire et éolienne
  • Infrastructure de mesure avancée (AMI)
  • Planification de la capacité hydroélectrique
  • Surveillance de sous-station

    Pétrole et gaz
  • Surveillance du pipeline
  • Mesure de flux
  • Surveillance et contrôle du puits
    Exploitation minière
  • Suivi des actifs
  • Clôture Geo
  • Automatisation et contrôle à distance

    Environnement / Agriculture
  • Gestion de l'eau et alerte aux inondations
  • Avertissement de tremblement de terre
  • Surveillance des tsunamis
  • Agriculture intelligente
  • Surveillance météorologique


Caractéristiques techniques détaillées du terminal BGAN M2M Wideye SABRE Ranger 5000

Pour préserver les données originales du constructeur, les caractéristiques techniques sont données en anglais.


    Frequency Band
  • Transmit : 1626.5MHz - 1660.5MHz & 1668MHz - 1675MHz
  • Receive : 1518MHz - 1559MHz

    Antenna
  • Type : Built-in patch antenna

    Bearer Data Rate
  • M2M SIM Standard IP : Up to 448/464kbps (send/receive)

  • BGAN SIM Standard IP : Up to 448/464kbps (send/receive)
  • BGAN SIM Symmetric Streaming IP : 32, 64, 128kbps

    GNSS Air Interface
  • Integrated GNSS receiver and antenna
  • Supports GPS / Beidou / Glonass

    Services
  • Standard IP, Streaming IP (only with a BGAN SIM), SMS

    Interfaces
  • 2 x Ethernet Ports (RJ45)
  • 2 x 12 PIN Terminal Block
    • 1 x RS232 / RS485 with Modbus
    • 1 x RS232 (debug)
    • 4 x GPIO - Output
    • 4 x GPIO - Input
    • 1 x Analog Input Port
    • 1 x Local Wakeup - Input
  • 1 x Power Supply Input (2 wires) Terminal Block
  • 1 x DC Output
  • 1 x Antenna Pointing Switch
  • 5 x Pointing LEDs
  • 1 x Antenna Pointing Buzzer
  • 1 x Safe mode button
  • 1 x SIM card holder
  • 1 x Micro USB Port (reserved)

  • Supports 3GPP AT commands

  • OS Agnostic (supports access via Web-MMI)
    Environmental
  • Operating Temp: -40°C to +75°C
    Full operation when temp <+55°C
  • Operating humidity: 95% (Non-condensing at +40°C)
  • Storage Temp: -40°C to +80°C
  • Water & Dust: IP66 compliant

    Electrical
  • DC input: +10.8V to +32V
  • Power (max): 30W (excluding*)
  • *DC output: +12V/1A (for external devices)

    Power Consumption
  • Receive: < 6 W
  • Transmit: 20 W (typical)
  • Standby mode: ~1 W
  • Low power standby Mode: < 50 mW

    Weight
  • ~ 2.5 Kg

    Dimensions
  • 241 (L) x 239 (W) x 71 (H) mm

    Wind Loading
  • Up to 125 mph (200kph) with mounting bracket supplied by Addvalue

    Firmware Upgrades
  • Over-the-air or via Ethernet RJ45

    Regulatory Approvals
  • CE
  • FCC
  • IC (Industry Canada)
  • UL Safety Mark
  • NEMA Type 4X
  • RoHS
  • IP66
  • Class 1 Div.2 Certified
  • Inmarsat Type Approval



Tarif des Communications

Prix applicables uniquement aux cartes SIM M2M utilisées dans les terminaux BGAN M2M

    Conditions
  • Le crédit disponible est mensuel. Une fois le crédit mensuel utilisé, les communications en sus seront facturées chaque mois.
  • Le crédit non-utilisé n'est pas reportable sur le mois suivant.
  • Les plans sont des plans avec crédit en Mo. Pas d'autre usage comme la voix, le IP Streaming ou l'ISDN. Les terminaux BGAN M2M ne sont compatibles qu'avec le Standard IP et les SMS.
  • A l'activation le crédit alloué pour le premier mois sera défini au prorata des jours restants
  • En cas de désactivation avant la fin de l'engagement minimum, il n'y aura pas de remboursement du crédit et abonnement restant.
  • A la fin de la période d'engagement, sauf avis contraire, le plan est renouvellé automatiquement sous réserve de paiement.
  • L'abonnement d'une carte SIM ne peut pas être rétrogradé avant la fin de la période d'engagement.
  • La taille d'un SMS est de 160 caractères maximum.

Principe de facturation :

  • Durée minimum par appel : 0 ko
  • Incrément de facturation : 1 ko

Tarif avec engagement de 12 mois

BGAN M2M Plan 2 Mo Plan 5 Mo Plan 10 Mo Plan 20 Mo
Tarif et Crédit alloué (forfait)
Tarif annuel 475,00 € HT/an 685,00 € HT/an 1175,00 € HT/an 1675,00 € HT/an
Crédit alloué (forfait) 2 Mo + 5 SMS / mois 5 Mo + 5 SMS / mois 10 Mo + 5 SMS / mois 20 Mo + 5 SMS / mois
Tarifs hors crédit alloué (forfait)
Standard IP 28,42 USD HT / Mo 16,24 USD HT / Mo 11,58 USD HT / Mo 8,33 USD HT / Mo
SMS sortant 0,50 USD HT 0,50 USD HT 0,50 USD HT 0,50 USD HT

Tarif avec engagement de 24 mois

BGAN M2M Plan 2 Mo Plan 5 Mo Plan 10 Mo Plan 20 Mo
Tarif et Crédit alloué (forfait)
Tarif pour 2 ans 870,00 € HT/2 ans 1270,00 € HT/2 ans 2200,00 € HT/2 ans 3150,00 € HT/2 ans
Crédit alloué (forfait) 2 Mo + 5 SMS / mois 5 Mo + 5 SMS / mois 10 Mo + 5 SMS / mois 20 Mo + 5 SMS / mois
Tarifs hors crédit alloué (forfait)
Standard IP 27,00 USD HT / Mo 14,62 USD HT / Mo 10,99 USD HT / Mo 7,91 USD HT / Mo
SMS sortant 0,50 USD HT 0,50 USD HT 0,50 USD HT 0,50 USD HT

Tarif avec engagement de 36 mois

BGAN M2M Plan 2 Mo Plan 5 Mo Plan 10 Mo Plan 20 Mo
Tarif et Crédit alloué (forfait)
Tarif pour 3 ans 1225,00 € HT/3 ans 1790,00 € HT/3 ans 3115,00 € HT/3 ans 4465,00 € HT/3 ans
Crédit alloué (forfait) 2 Mo + 5 SMS / mois 5 Mo + 5 SMS / mois 10 Mo + 5 SMS / mois 20 Mo + 5 SMS / mois
Tarifs hors crédit alloué (forfait)
Standard IP 25,58 USD HT / Mo 14,62 USD HT / Mo 10,42 USD HT / Mo 7,49 USD HT / Mo
SMS sortant 0,50 USD HT 0,50 USD HT 0,50 USD HT 0,50 USD HT
