Boîtiers CPN BGAN M2M
Basic, Standard & Battery Backup


CPN
Prix nous consulter Boitier M2M Basic Référence : CPN-M2M-Basic
Boitier M2M Standard Référence : CPN-M2M-Standard
Boitier M2M Battery Backup Référence : CPN-M2M-Battery
  • Bgan M2M CPN Basic - Inmarsat
  • Bgan M2M CPN Standard - Inmarsat
  • Bgan M2M CPN Battery Backup - Inmarsat
Suivant Précédent

Le boîtier de protection CPN M2M est un boîtier de protection non métallique et robuste pour le modem satellite BGAN M2M Hughes 9502. Il existe en plusieurs versions de finition : Basic, Standard et Battery Backup.

Avec une classe de protection IP-66, il est spécialement conçu pour permettre des installations permanentes à l'extérieur. Il protège le modem satellite de l'accumulation de poussière, de débris et d'eau, ou des effets des températures et des intempéries.

Le boîtier CPN M2M comprend tous les composants passifs nécessaires et sera complètement pré-assemblé.

Les boitiers sont vendus sans le terminal BGAN M2M, celui-ci est présenté à titre d'illustration.

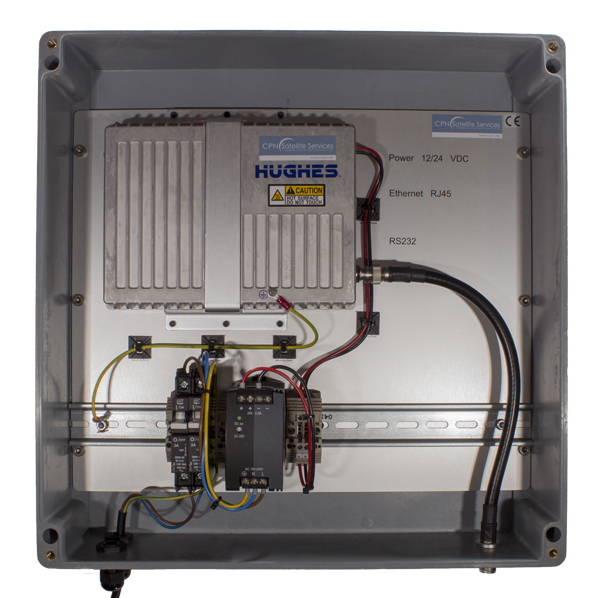

Boîtier CPN Basic BGAN M2M

Description

Le boîtier CPN Basic BGAN M2M est conçu pour contenir un terminal BGAN M2M Hughes 9502 en deux parties (vendu séparément) qui fournit une connectivité IP fiable sur le réseau Inmarsat (BGAN) pour les sites non surveillés équipés pour des applications de machine à machine (M2M) telles que :

  • Surveillance/contrôle des pipelines
  • Automatisation et surveillance des sites de forage
  • Surveillance environnementale
  • Réseau électrique intelligent (SmartGrid)
  • Surveillance/contrôle de générateur

Le boîtier CPN M2M Basic associé au BGAN M2M est la solution la plus économique, la plus fiable et la plus rapide pour vos applications à distance :

  • Faible consommation d'énergie pour les applications SCADA et M2M
  • Incluant un bloc d'alimentation industriel 120 / 240V AC/DC
  • Facile à installer
  • Résistant à l'eau de mer pour les installations côtières et off-shore

Caractéristiques

Les caractéristiques produits sont en anglais pour respecter les données du fournisseur.

    Specifications :
  • Dimensions: 400 x 405 x 120 mm
  • Dust and Water: IP-66 protection class
  • Input Voltage: 120 / 240V AC
  • Output Voltage: 12V DC (12-15V DC)
  • Output current: 4.5A at 12V, 3.6A at 15V
  • Operating temperature: -25°C to +60°C (-13°F to +140°F)
  • TÜV Certificate / CB Report on request
    Version specific components :
  • Power Supply
    General components :
  • Enclosure - standard color RAL 7001 (grey)
  • 2 pcs Myers Hub for external wiring of customer equipment and power
  • TNC to N type Jumper (Panel Mount) antenna port TNC male Connector
  • Hughes 9502 IDU Strap
  • Fused Terminal Block on the AC Line
  • Aluminum mounting plate inside w/DIN rail
  • Electrical grounding, central grounding point
  • Circuit breaker
  • Inside cabling
    Optional
  • Heating
  • Antenna Cable Hughes 9502 M2M
  • Wall-mount, incl. mounting kit
  • Earth Stud
  • External hinges
  • Tamper-proof screws

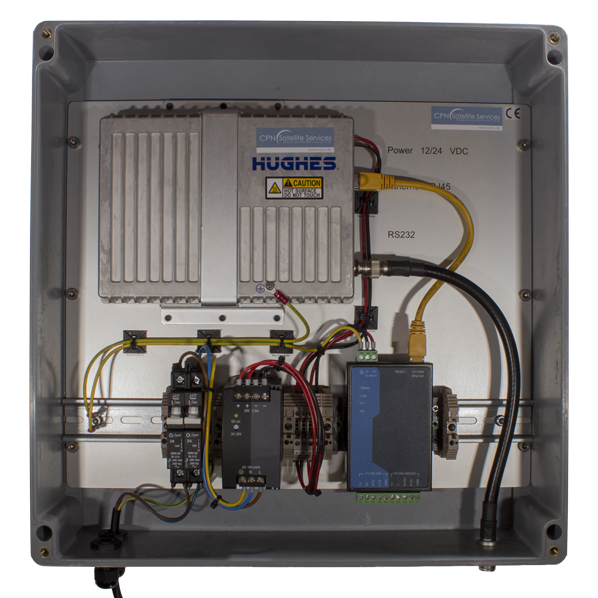

Boîtier CPN Standard BGAN M2M

Description

Le boîtier CPN Standard BGAN M2M est conçu pour contenir un terminal BGAN M2M Hughes 9502 en deux parties (vendu séparément) et un serveur de périphériques série Moxa (RTU)

Le boîtier CPN Standard BGAN M2M est une solution prête à installer pour connecter les capteurs ou enregistreurs de données directement au port série du RTU pour les applications SCADA et machine-to-machine (M2M) telles que :

  • Surveillance/contrôle des pipelines
  • Automatisation et surveillance des sites de forage
  • Surveillance environnementale
  • Réseau électrique intelligent (SmartGrid)
  • Surveillance/contrôle de générateur

Le boîtier CPN M2M Standard associé au BGAN M2M est la solution la plus économique, la plus fiable et la plus rapide pour vos applications à distance :

  • Faible consommation d'énergie pour les applications SCADA et M2M
  • Incluant un bloc d'alimentation industriel 120 / 240V AC/DC et un Moxa Serial Device Server (RTU)
  • Facile à installer
  • Résistant à l'eau de mer pour les installations côtières et off-shore

Caractéristiques

Les caractéristiques produits sont en anglais pour respecter les données du fournisseur.

    Specifications :
  • Dimensions: 400 x 405 x 120 mm
  • Dust and Water: IP-66 protection class
  • Input Voltage: 120 / 240V AC
  • Output Voltage: 12V DC (12-15V DC)
  • Output current: 4.5A at 12V
  • Operating temperature: -25°C to +60°C (-13°F to +140°F)
  • TÜV Certificate / CB Report on request
  • Interfaces :
    • 1 x 10/100 Mbps Ethernet (RJ-45)
    • 2 x Serial (1 x RS-232, 1 x RS-422/485)
    Version specific components :
  • Power Supply
  • Serial Device Server
    General components
  • Enclosure - standard color RAL 7001 (grey)
  • 2 pcs Myers Hub for external wiring of costumer equipment and power
  • TNC to N type Jumper (Panel Mount) antenna port TNC male Connector
  • Hughes 9502 IDU Strap
  • Fused Terminal Block on the AC Line
  • Aluminum mounting plate inside w/DIN rail
  • Electrical grounding, central grounding point
  • Circuit breaker
  • Inside cabling
    Optional
  • Heating
  • Antenna Cable Hughes 9502 M2M
  • Wall-mount, incl. mounting kit
  • Earth Stud
  • External hinges
  • Tamper-proof screws

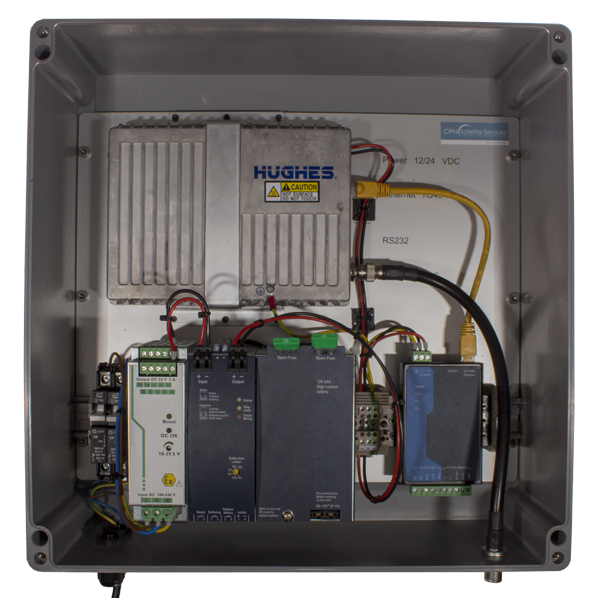

Boîtier CPN Battery Backup BGAN M2M

Description

Le boîtier CPN BGAN M2M avec batterie de secours est conçu pour contenir un terminal BGAN M2M Hughes 9502 en deux parties (vendu séparément) et un serveur de périphériques série Moxa (RTU).
Le système comprend en outre une alimentation électrique industrielle et une puissante batterie de secours pour protéger le système contre les pannes de courant externes. La transmission des données sera assurée pour une durée limitée, même en cas d'interruption de la source d'alimentation externe sur le site non surveillé.

Le boîtier CPN M2M avec batterie de secours est une solution prête à installer pour connecter les capteurs ou enregistreurs de données directement au port série du RTU pour les applications SCADA et machine-to-machine (M2M) telles que :

  • Surveillance/contrôle des pipelines
  • Automatisation et surveillance des sites de forage
  • Surveillance environnementale
  • Réseau électrique intelligent (SmartGrid)
  • Surveillance/contrôle de générateur

Le boîtier CPN BGAN M2M avec batterie de secours, associé au BGAN M2M est la solution M2M la plus économique, toujours en marche, en temps réel et à grande vitesse avec :

  • Faible consommation d'énergie pour les applications SCADA et M2M
  • Incluant un bloc d'alimentation industriel 120 / 240V AC/DC et un Moxa Serial Device Server (RTU)
  • Facile à installer
  • Résistant à l'eau de mer pour les installations côtières et off-shore

Les caractéristiques produits sont en anglais pour respecter les données du fournisseur.

    Specifications :
  • Dimensions: 400 x 405 x 165 mm
  • Dust and Water: IP-66 protection class
  • Input Voltage: 120 / 240V AC
  • Output Voltage power supply: 24V DC (18-29.5 V DC)
  • Output current power supply: 5A at 24V
  • Input voltage UPS: 24V DC
  • Output Voltage UPS (normal mode): typ. 0,23V lower than input Voltage
  • Output Voltage UPS (bufer mode): 22,25V DC
  • Operating temperature: -25°C to +60°C (-13°F to +140°F)
  • TÜV Certificate / CB Report on request
  • Interfaces:
    • 1 x 10/100 Mbps Ethernet (RJ-45)
    • 2 x Serial (1 x RS-232, 1 x RS-422/485)
  • Nominal capacity UPS :
    • 20 h (250mA to 10,5 V) 5,00 AH
    • 10 h (450mA to 10,5V) 4,5 AH
    • 5 h (750mA to 10,2V) 3,75 AH
    • 1 h (2,85 A to 9V) 2,85 AH
    • 15 min (9 A to 9V) 2,25 AH
    Version specific components
  • Power Supply
  • Uninterrupted Power Supply
  • Serial Device Server
    General components
  • Enclosure - standard color RAL 7001 (grey)
  • 2 pcs Myers Hub for external wiring of costumer equipment and power
  • TNC to N type Jumper (Panel Mount) antenna port TNC male Connector
  • Hughes 9502 IDU Strap
  • Fused Terminal Block on the AC Line
  • Aluminum mounting plate inside w/DIN rail
  • Electrical grounding, central grounding point
  • Circuit breaker
  • Inside cabling
    Optional
  • Heating
  • Antenna Cable Hughes 9502 M2M
  • Wall-mount, incl. mounting kit
  • Earth Stud
  • External hinges
  • Tamper-proof screws
