Système GMDSS LT-3100S

Iridium Lars Thrane
Prix nous consulter LT-3100S GMDSS Système Référence : LT-3100S

Conçu et construit pour l'environnement exigeant et rude de la mer

  • Iridium Système GMDSS LT-3100S
  • Iridium Système GMDSS LT-3100S
  • Iridium Système GMDSS LT-3100S
  • Iridium Système GMDSS LT-3100S
Suivant Précédent

En 2018, le Comité de sécurité maritime (CSM) de l'IMO a reconnu Iridium comme fournisseur de services par satellite GMDSS. Au début de 2020, ces services GMDSS (Alerte de détresse, Safety Voice et Informations sur la sécurité maritime (MSI)) sont disponibles via le système GMDSS LT-3100S, un terminal développé par Lars Thrane A/S.

Le système GMDSS LT-3100S est conçu pour tous les navires IMO et sera une alternative au terminal inmarsat C. Le système GMDSS LT-3100S répond à toutes les normes et exigences de certification nécessaires pour l'équipement mondial de télécommunications maritimes par satellite (MED, Wheelmark).

Iridium

Description du Système GMDSS Iridium LT-3100S de Thrane

Principales caractéristiques :

  • Homologué SOLAS GMDSS (zones maritimes A1, A2 et A3)
  • Couverture de détresse mondiale à 100 %
  • Alerte de détresse et appel de détresse
  • Appels de sécurité et messagerie de sécurité
  • Information sur la sécurité maritime (MSI)
  • Prise en charge des panneaux d'alarme à distance
  • Prise en charge de l'imprimante GMDSS
  • Prise en charge de la gestion des alertes de pont (BAM)
  • Système d'alerte à la sécurité des navires (SSAS)
  • Voix et SMS (services non GMDSS)
  • Solution de câble d'antenne unique (jusqu'à 500 m)
  • Récepteur GNSS/GPS haute performance
  • Serveur Web pour la configuration et la maintenance
  • Module MED B+D, RED(CE), FCC, ISDE, ROHS2, Iridium

Performances

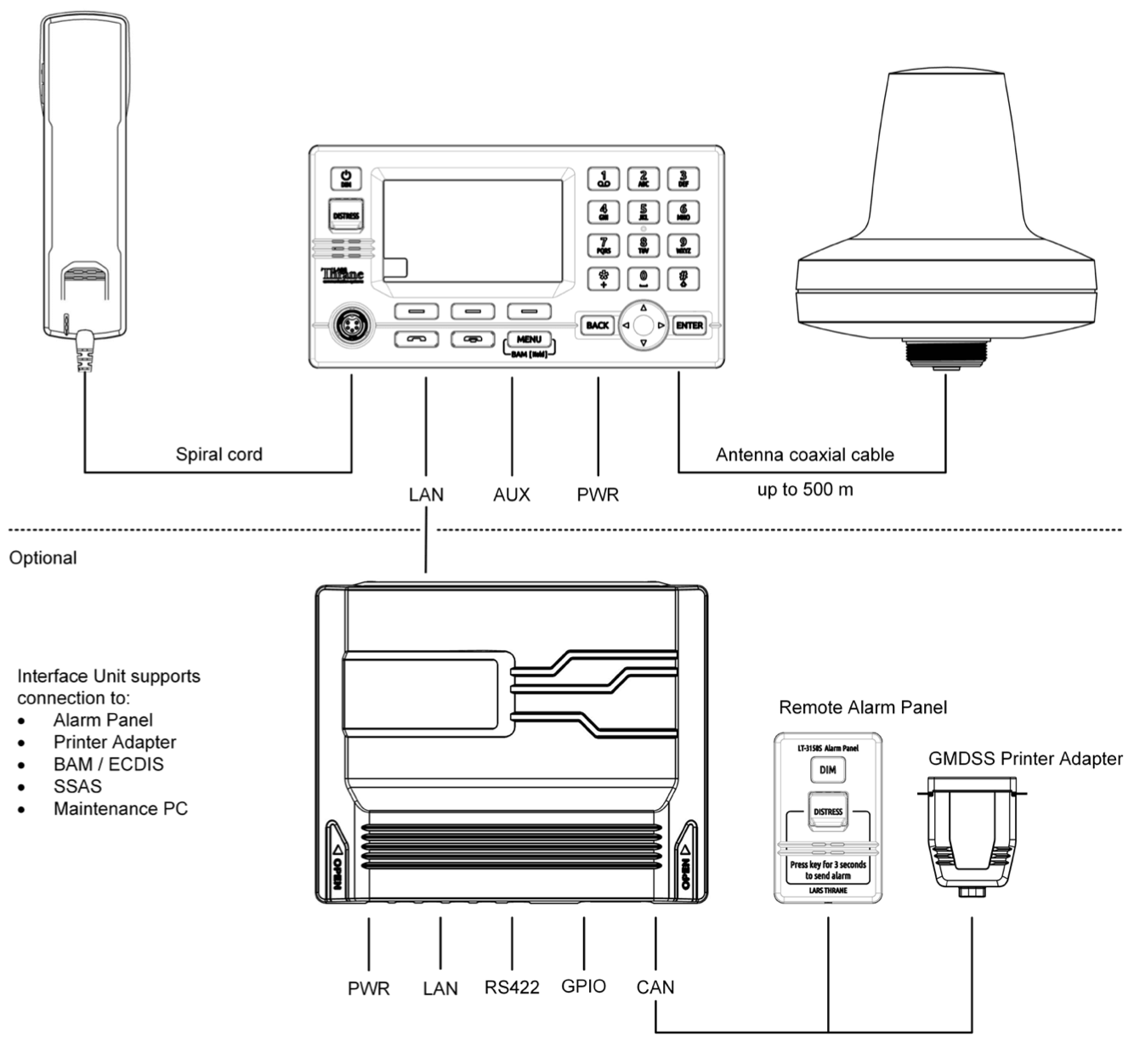

Le système GMDSS LT-3100S dispose de capacités voix et données avec une couverture mondiale à 100%. Le système GMDSS LT-3100S se compose d'une unité de commande, d'un combiné et d'une antenne. Une solution à un seul câble relie l'unité de contrôle à l'antenne. En utilisant un câble coaxial standard, jusqu'à 500 mètres de séparation entre les unités peuvent être obtenus, donnant la liberté de monter l'antenne dans le meilleur emplacement possible, avec une ligne de vue libre vers les satellites.

Le système GMDSS LT-3100S est conçu pour les services de sécurité Iridium GMDSS et peut être utilisé comme principal produit de communication par satellite sur les navires, couvrant les besoins de communication de base en termes de connectivité entre le navire et la terre. Le système GMDSS LT-3100S fournit également la voix, les SMS, les données, le suivi des navires et d'autres services Iridium avec des tarifs de temps d'antenne compétitifs, ce qui en fait le produit de communication par satellite parfait à bord de tout navire.

Le système GMDSS LT-3100S est conçu et construit pour les environnements exigeants et difficiles en mer et avec une plage de température opérationnelle de -40⁰C à + 55⁰C (-40⁰F à + 131⁰F).


Installation

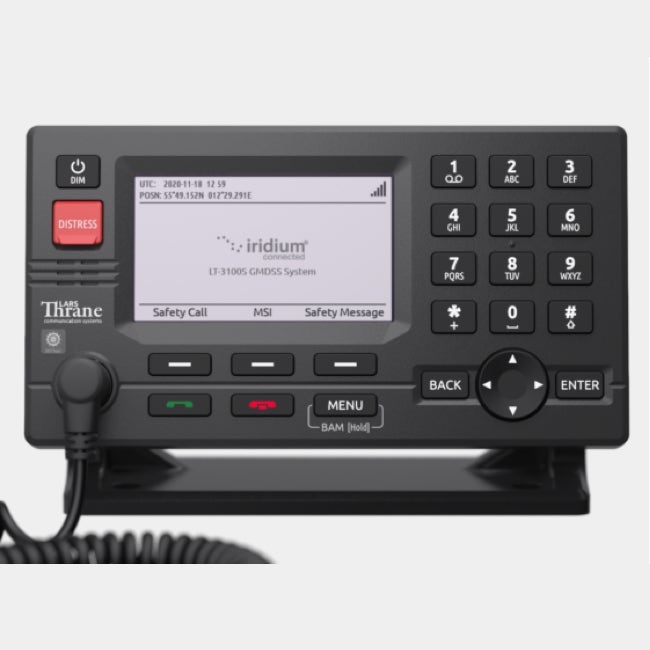

Le système GMDSS LT-3100S est très facile à installer. Tout est inclus dans la boîte pour commencer l'installation et le fonctionnement du système GMDSS LT-3100S. L'unité de contrôle peut être installée à l'aide d'un support de montage ou d'un montage encastré. L'unité d'antenne peut être montée à l'aide d'un support de poteau (tube de 1,5") ou d'un support d'angle (tube de 1" à 2,5"). L'unité de contrôle dispose d'un grand écran TFT 4,3", à partir duquel le système peut être utilisé avec vue d'ensemble et facilité. Le serveur Web intégré peut être utilisé pour le service et la maintenance.

Plus de 40 ans d'expérience ont été consacrés à la conception et à la construction du système LT-3100S, avec des performances et un niveau de spécification exceptionnels.

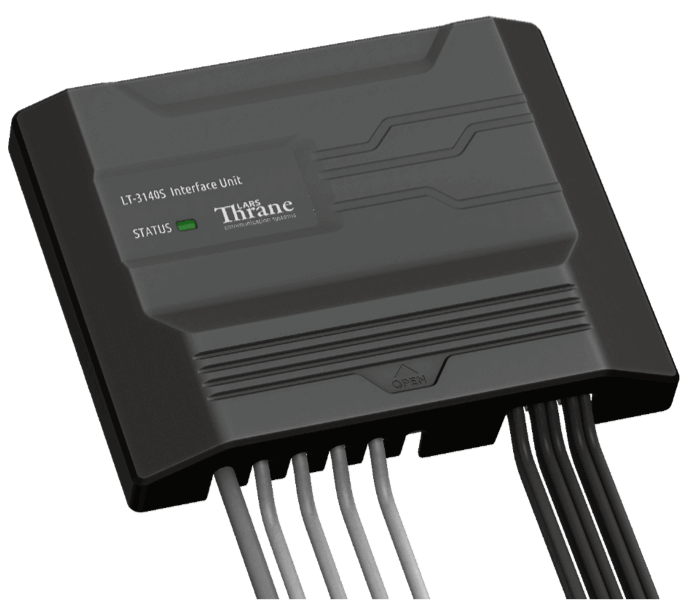

INTERFACE UNIT

L'unité d'interface LT-3140S prend en charge:

  • Panneaux d'alarme GMDSS
  • Imprimante GMDSS
  • Boutons d'alarme et de test SSAS
  • ECDIS
  • Bridge Alert Management (BAM)
  • Maintenance PC
Iridium Système GMDSS LT-3100S

CARACTÉRISTIQUES GMDSS

Iridium Système GMDSS LT-3100S

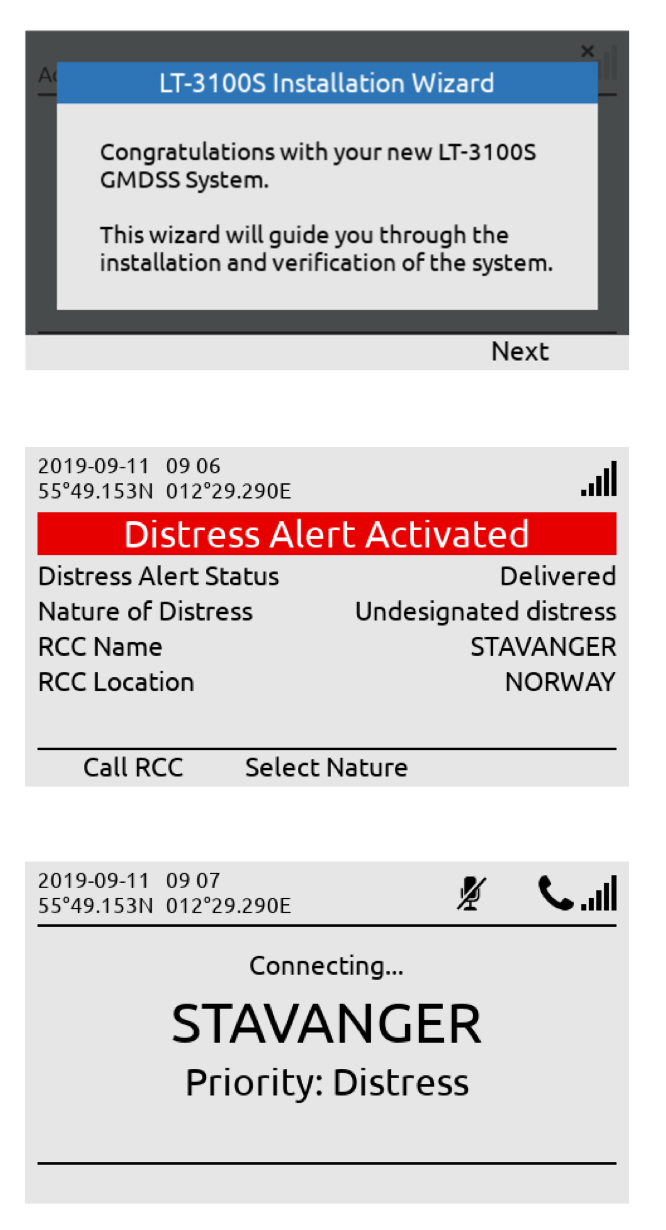

Assistant d'installation

L'installation et la configuration du système GMDSS LT-3100S ont été simplifiées grâce à l'ajout d'un assistant d'installation qui vous guidera tout au long de la configuration initiale et de l'activation du système sur la passerelle Iridium GMDSS (IGS).

Alerte de détresse

L'alerte de détresse peut être activée en appuyant sur le bouton DISTRESS à l'avant de l'unité de commande. Un message d'alerte de détresse sera envoyé à l'Iridium GMDSS Gateway (IGS) et immédiatement transmis au centre de coordination de sauvetage (RCC).

Safety Voice

Le système GMDSS LT-3100S prend en charge la voix de sécurité (prioritaire) et la voix standard (non prioritaire). Le terminal peut être configuré pour configurer automatiquement un appel Safety Voice (priorité: Détresse) au RCC, si le bouton Détresse a été activé.



Iridium Système GMDSS LT-3100S

Caractéristiques techniques du Système GMDSS Iridium LT-3100S de Thrane

LT-3100S GMDSS SYSTEM

Certification & standards Maritime CE, FCC, ISED, RCM, RED, MED (Wheel Mark), RoHS 2, Iridium®

LT-3110S Control Unit

Weight 658 g (1.45 lbs)
Temperature, operational -15°C to +55°C (+5°F to +131°F)
IP rating, dust and water IP32

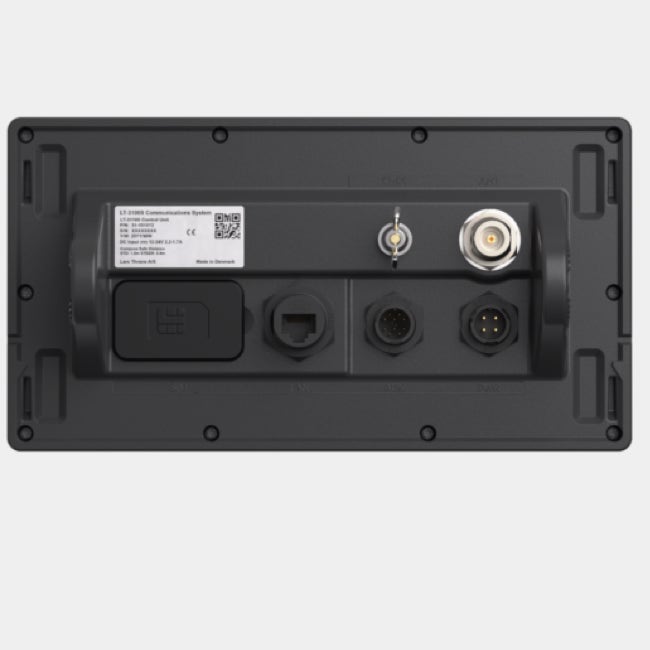

Interfaces Ethernet, auxiliary, DC input, chassis ground, Antenna Unit (N conn.), Handset, SIM card
Input voltage 12 – 24 VDC

LT-3120 Handset

Weight 290 g (0.64 lbs)
Temperature, operational -15°C to +55°C (+5°F to +131°F)
IP rating, dust and water IP32

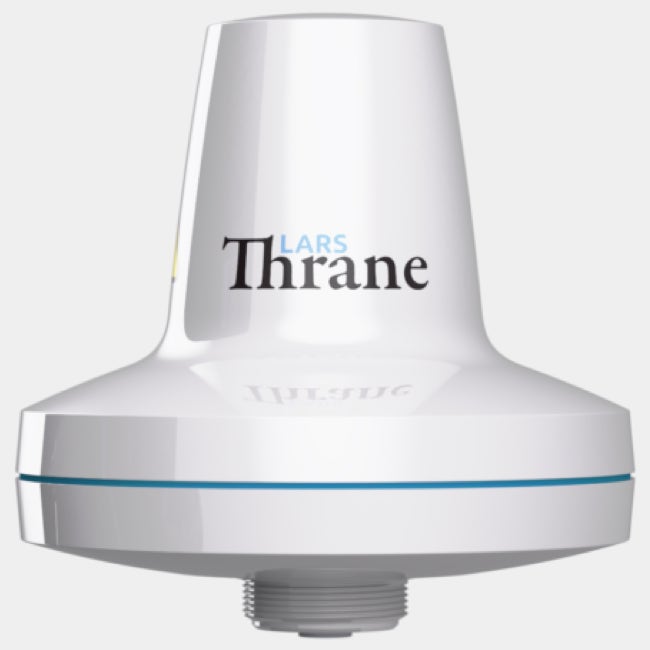

LT-3130 Antenna Unit

Weight 687 g (1.51 lbs)
Temperature, operational -40°C to +55°C (-40°F to +131°F)
IP rating, dust and water IP67
Interfaces Control Unit (N conn.)
Antenna communication cable Coaxial cable, up to 500 m (1500 ft)

LT-3140S Interface Unit

Weight 720 g (1.59 lbs)
Temperature, operational -15°C to +55°C (+5°F to +131°F)
IP rating, dust and water IP10
Interfaces 4 x Ethernet, 2 x RS422, 4 x GPIO, 4 x CAN, DC input, chassis ground
Input voltage 12 – 24 VDC

LT-3150S Alarm Panel

Weight 68 g (0.15 lbs)
Temperature, operational -15°C to +55°C (+5°F to +131°F)
IP rating, dust and water IP32
Interface CAN
Warranty 2 year
Maintenance None

Iridium Système GMDSS LT-3100S

Accessoires inclus

LT-3100S GMDSS System - Basic

Livré avec :

  • LT-3110S Control Unit
  • LT-3120 Handset
  • LT-3121 Cradle
  • LT-3130 Antenna Unit
  • Bracket Mount, Control Unit
  • Power Cable, 3m
  • Stainless steel A4 screws for mounting
  • User & Installation Manual
  • Unit Test Sheets

Module complémentaire pour LT-3100S GMDSS

51-101814LT-3140S Interface Unit pour  LT-3100S GMDSS LT-3140S Interface Unit pour LT-3100S GMDSS
51-101815LT-3150S Alarm Panel pour  LT-3100S GMDSS LT-3150S Alarm Panel pour LT-3100S GMDSS
51-101816LT-3160S Printer Adapter pour  LT-3100S GMDSS LT-3160S Printer Adapter pour LT-3100S GMDSS

Supports et fixations pour LT-3100S GMDSS

91-100773Bracket Mount (1.5Bracket Mount (1.5" to 2.5" tube), Antenna Unit pour LT-3100S GMDSS
91-100772Flush Mount, Control Unit pour  LT-3100S GMDSS Flush Mount, Control Unit pour LT-3100S GMDSS
91-100774Pole Mount (1.5Pole Mount (1.5" tube), Antenna Unit pour LT-3100S GMDSS

Câbles pour LT-3100S GMDSS

91-100768Aux Cable, 3m pour  LT-3100S GMDSS Aux Cable, 3m pour LT-3100S GMDSS
COAX-LT3100SCoaxial Cable Ø10mm, 10m, 25m and 50m pour LT-3100S GMDSS
