Cobham Explorer 7100GX

Spécifications - Couverture

Inmarsat
Inmarsat

Mobile


Cobham Explorer 7100GX


Réf. : 407162A-00500


Prix et communications : nous contacter.



  • Système mobile compact et à déploiement automatique
  • Réflecteur composite résine / fibre 1,0 m
  • Système d'entraînement de câble à choc retour extrêmement faible
  • Chaîne d'alimentation Bande Ka avec 5W BUC
  • Module Inmarsat GX® Core intégré
Cobham Explorer 7100GX


Explorer 7100GX

Ce système Cobham EXPLORER 7100GX permet aux utilisateurs d'accéder au réseau Inmarsat Global Xpress GX en Bande Ka. Ce système d'antenne portable à auto-acquisition permet aux opérateurs ayant peu d'expérience avec les systèmes satellite de configuere et d'utiliser ce terminal afin d'accéder à n'importe quelle application par le réseau satellite.

Système de déploiement automatique précis

L'antenne EXPLORER 7100GX assure la simplicité et la commodité d'une commande à une touche pour une configuration sans tracas et une portabilité supérieure. Le contrôleur est équipé d'un Tuner RF, d'une boussole, d'un systèmle GPS/GLONASS et d'un suivi de satellite en orbite inclinée pour des opérations VSAT précises et pratiques.

L'auto-acquisition du satellite par l'EXPLORER 7100GX peut facilement être configurée et surveillée à distance par le biais de l'interface utilisateur graphique (GUI) sur un navigateur Web standard - pas besoin d'un affichage séparé.

Performance à vie

L'EXPLORER 7100 offre un fonctionnement fiable et sans souci avec un minimum d'entretien régulier. Cet objectif est atteint grâce à l'utilisation d'un enrouleur de câble Az/El sans retour et d'un lecteur de polarisation de précision, qui, combinés à l'engagement de Cobham envers une fabrication de haute qualité se traduit par une grande fiabilité.

Faible coût, Low-profile

L'antenne motorisée EXPLORER 7100GX compacte, abordable et discrète peut être montée rapidement sur pratiquement tous les véhicules pour plus de commodité et d'adaptabilité. Le système est doté d'une palette de montage polyvalente avec une galerie de toit ou une interface de rail en option pour une installation facile sur une variété de nombreux véhicules, y compris les SUV et les fourgonnettes.



Attention : Ce système ne fonctionne que lorsque le véhicule est à l'arrêt.



Caractéristiques techniques de l'Explorer 7100GX de Cobham

Afin de conserver la cohérence technique avec les données du constructeur, les spécifications sont en anglais.

RF Characteristics Ka-Band
Rx Tx
Frequency (GHz) 19.2 - 20.2 29-30
EIRP @ P1dB (dBW) 54.0
Max On-Axis EIRP Spectral Density (dBW/40kHz) Per FCC 25.138 36.5
G/T (dB/°K) @ 30EL with 1.5dB NF LNB (20C) (Midband) 19.9
BUC Output Power @ P1dB (W) 5

Environmental
Wind Speed - Operational 48 km/h (30 mph) gusts up to
72 km/h (45 mph) (anchored)
- Survival Deployed : 128 km/h (80 mph)
Stowed : 201 km/h (125 mph)
Temperature - Operational -30° to +51°C (-22° to +125°F)
- Survival -40° to +60°C (-40° to +140°F)
Rain <100 mm/hr
Humidity <0 to 100% (condensing)

Electrical
RF Rx and Tx: Type F (75-ohm) connectors
InterfacilityLink 30 ft (9.14M) Dual RG6 Coax, 1 Control Cable
Motors 24VDC Servo w/ Optical Encoder, Constant Torque
Controller (1U) Power Supply 50/60Hz, 110/240VAC Single Phase
Power Consumption Motors Active – 250 Watts
Motors Idle – 30 Watts
Emergency Drive Handcrank on Az / El
Reflector
Size 1.0 m Resin Fiber Composite
Optics Offset, Prime Focus, 0.8 F/D
Mount Geometry 2-Axis, Elevation over Azimuth
Polarization Circular

Mechanical
Positioner Cable Drive
Travel Range
- Azimuth

- Elevation

400° or ±200°

0° to 90° antenna boresight (mechanical)
Standard limits at 5° to 65° (operational)

Weights and Measures (approximate)
Approx. Weight 45 kg (100 lbs) without BUC/LNB
Approx. Lenght 156 cm (61.4 inches)
Stowed Height*
Deployed Height*
34.3 cm (13.5 inches)
152.4 cm (60 inches)
* with loadframe


Cobham Explorer 7100GX

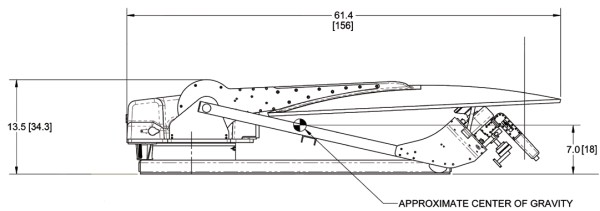

Stowed Position (in inches [cm])



Cobham Explorer 7100GX

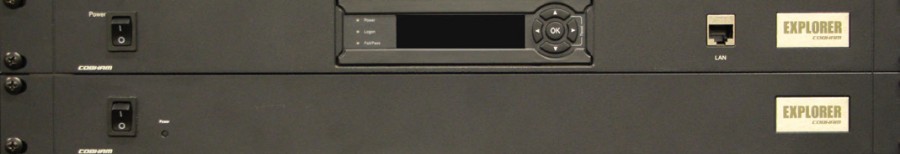

Rack-mounted equipment including power supply and modem



Product number
407162A-00500 EXPLORER 7100GX


Couverture du service Global Xpress GX d'Inmarsat

Couverture du service Global Xpress GX d'Inmarsat
Cette carte représente la zone de couverture prévue par Inmarsat, mais ne constitue pas une garantie de service.
La disponibilité du service aux limites des zones de couverture varie selon différentes conditions.
